Ariadna CI中压及低压电缆识别仪
在电气装置维护工作中，为满足安全需求，准确识别断电电缆非常重要。
错误的切断电缆后，会导致以下后果：•触电危险 •供电中断
ARIADNA CI 是*操作简单的电缆识别仪。能够帮助用户在各种环境（多导体、 电缆沟、 检修井、 控制面板、 架空 / 埋地电缆）中，识别断电、带电中低压电力电缆。
- 联系方式：
- 010-68460051
- 15801365891
- 品牌介绍：
- Gorlan集团于1986年在西班牙成立，为了业务细化发展，后续在全球创立了十几家子公司，其中Merytronic子公司，于2012年在西班牙成立。Merytronic专注于固定式和便携式电力检测设备研发与生产，生产的设备用于配电网络的监控和维护。有实力雄厚的Gorlan集团做后盾，Merytronic组建了一支高素质的电子、电信和过程控制软件的专业技术团队，他们以全新的视角结合前沿的技术，把研发出满足用户最新需求的产品作为第一追求，研发生产出了一款又一款实用又极具特色配网线路检测仪器。
- 了解更多>>
- 产品特点
- 技术参数
- 相关产品
Ariadna CI中压及低压电缆识别仪特点：
•识别: 带电中压电缆
带电低压电缆
断电中、低压电缆
•施加信号方法：直连法
夹钳感应法（可选）
•应用: 单相电缆 (带屏蔽层或不带屏蔽层)
三相，或三相+中性导体
•探测幅值和极性
•*大电缆长度 > 10km (直连法)
•发射机 (CI-TX)中含可充电电池
•发射功率在等级2到4时，发射机可持续工作24h以上
带电中压电缆识别
•在中-低压变压器的低压侧连接负载，从供电网中消耗能量。由此测量变压器中压侧产生的电流。
•CI-TX作为信号发射器，从供电网中消耗能量，产生特定电流脉冲信号。CI-RX作为接收机，探测该电流信号。
带电低压电缆识别
•中压电缆识别方法类似，仪器能够识别低压带电电缆。CI-TX发射机连接到待测低压电缆的终端。开始测量后，仪器从电网中消耗能量，脉冲电流由注入点流经变压器低压侧。 CI-RX能够识别低压电缆路径。
•CI-RX可以适用于任何人可以到达的低压环境。

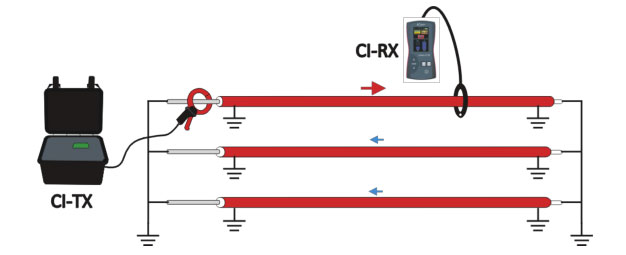

断电中低压电缆识别
•通过注入极化频率信号，并识别该信号，能够主动地识别断电电缆。不像带电电缆的识别，测试所需能量直接由电网中产生；断电电缆测试所需的能量是由CI-TX的可充电锂电池提供的。
•有两种方式将信号注入到电缆中：直接连接，或使用感应式夹钳。
•通过测量信号的幅值及极性，识别电缆。
Ariadna CI探测中低压电缆（带电或断电），符合以下安全标准：
•电磁兼容: EN 61000-6-3, EN 61000-6-2.
•电磁安全: EN 61010-1 CAT IV 300V.
•防护等级: Class II.
•识别: 带电中压电缆
带电低压电缆
断电中、低压电缆
•施加信号方法：直连法
夹钳感应法（可选）
•应用: 单相电缆 (带屏蔽层或不带屏蔽层)
三相，或三相+中性导体
•探测幅值和极性
•*大电缆长度 > 10km (直连法)
•发射机 (CI-TX)中含可充电电池
•发射功率在等级2到4时，发射机可持续工作24h以上
带电中压电缆识别
•在中-低压变压器的低压侧连接负载，从供电网中消耗能量。由此测量变压器中压侧产生的电流。
•CI-TX作为信号发射器，从供电网中消耗能量，产生特定电流脉冲信号。CI-RX作为接收机，探测该电流信号。
带电低压电缆识别
•中压电缆识别方法类似，仪器能够识别低压带电电缆。CI-TX发射机连接到待测低压电缆的终端。开始测量后，仪器从电网中消耗能量，脉冲电流由注入点流经变压器低压侧。 CI-RX能够识别低压电缆路径。
•CI-RX可以适用于任何人可以到达的低压环境。
断电中低压电缆识别
•通过注入极化频率信号，并识别该信号，能够主动地识别断电电缆。不像带电电缆的识别，测试所需能量直接由电网中产生；断电电缆测试所需的能量是由CI-TX的可充电锂电池提供的。
•有两种方式将信号注入到电缆中：直接连接，或使用感应式夹钳。
•通过测量信号的幅值及极性，识别电缆。
Ariadna CI探测中低压电缆（带电或断电），符合以下安全标准：
•电磁兼容: EN 61000-6-3, EN 61000-6-2.
•电磁安全: EN 61010-1 CAT IV 300V.
•防护等级: Class II.

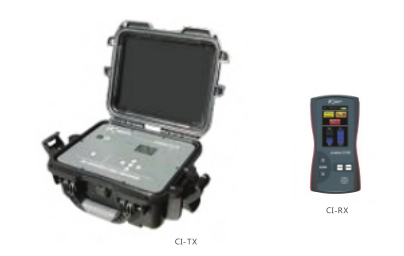

| CI-TX | CI-RX | ||
| 尺寸 | 315x255x150mm | 大小 | 120x220x65mm |
| 重量 | 3kg | 重量 | 0.75kg |
| 防护等级 | IP65 | 防护等级 | IP54 |
| 显示 | 黑白160x1008.4V | 显示 | 多彩TFT240x400 |
| 可充电电池 | 6.6AhLi-ion | 电池 | 4x1.5VAA |
| 电池充电器输入 | 100-240VAC50/60Hz | 操作温度 | -10ºCto55ºC |
| 电池充电器输出 | 12VDC2A |
|
|
| 车载电源 | 是 |
|
|
| 操作温度 | -10ºC to 55ºC |
|
|
| 主连接线上的保险丝 | 6.3x32mm10A500V50KAtypeF |
|
|
| 带电电缆 | |||
| 信号类型 | 电流脉冲 | 信号分析(TX) | 幅值和极性 |
| 注入信号幅度 | 160/80A峰值 | 主动电流测量 | 50/60HzRMS |
| 最大电网电压 | 440Vac | 最大网络电流(50/60Hz) | 1800ARMS(Rog) |
| 操作时间 | >24h | 最大电缆长度 | >10km |
| 断电电缆 | |||
| 信号类型 | 电流频率 | 信号分析(TX) | amplitudeandpolarity |
| 主动信号频率 | 10W | 最大电缆长度 | >20km |
| 操作时长(等级2) | >24h | 最大回路阻抗 | 1000Ω |
