Ariadna IC1G便携式电缆识别仪
电力公司及承包商在特定情况下，需要识别带电电力电缆，例如开挖沟渠、铺设分支电缆、配电电缆维护前后等。电力电缆的识别必须快速准确，否则会造成人身伤害、供电中断等事故。

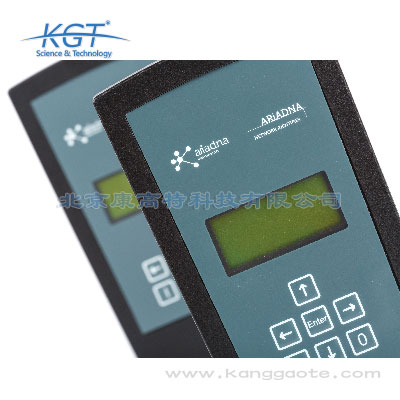

Ariadna Instruments IC1G， IC1G，为*超便携电缆识别仪，可在低压配电网进行电缆识别。IC1G电缆识别仪包括发射机（IC1G-TX）和接收机（IC1G-TX）。
- 联系方式：
- 010-68460051
- 15801365891
- 品牌介绍：
- Gorlan集团于1986年在西班牙成立，为了业务细化发展，后续在全球创立了十几家子公司，其中Merytronic子公司，于2012年在西班牙成立。Merytronic专注于固定式和便携式电力检测设备研发与生产，生产的设备用于配电网络的监控和维护。有实力雄厚的Gorlan集团做后盾，Merytronic组建了一支高素质的电子、电信和过程控制软件的专业技术团队，他们以全新的视角结合前沿的技术，把研发出满足用户最新需求的产品作为第一追求，研发生产出了一款又一款实用又极具特色配网线路检测仪器。
- 了解更多>>
- 产品特点
- 技术参数
- 相关产品
Ariadna IC1G便携式电缆识别仪简介：
•Ariadna IC1G使用非常简单，发射机（TX）连接到低压配电电缆，接收机（RX）用来识别定位电缆的上游，即中低压断路器端
Ariadna IC1G便携式电缆识别仪特点：
•无需断电，识别电缆

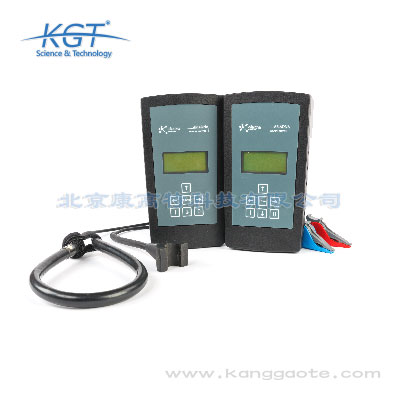

•两种传感器:
环形传感器: 将传感器环绕至单芯电
U 形传感器: 传感器接触电缆，单芯或多芯
•用于低压配电电缆，*高250 Vac （50/60HZ ）
•接收机持续识别被测电缆
•使用简单，接收机和发射机自动同步信号
接线图
•Ariadna IC1G 符合 EU 低压指导方法 72/23/CEE 和 EN61010-1(用于测量、控制和实验室使用的电子设备的安全要求)。
•Ariadna IC1G使用非常简单，发射机（TX）连接到低压配电电缆，接收机（RX）用来识别定位电缆的上游，即中低压断路器端

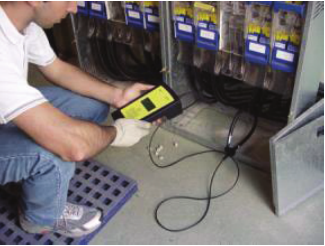

使用IC1G接收机（RX）识别中-低压变压器的低压侧电缆
•接收机上以图像显示信号注入端的电压（TX），电流（RX），接收信号极性（TX）和电池电量（TX，RX）Ariadna IC1G便携式电缆识别仪特点：
•无需断电，识别电缆
•两种传感器:
环形传感器: 将传感器环绕至单芯电
U 形传感器: 传感器接触电缆，单芯或多芯
•用于低压配电电缆，*高250 Vac （50/60HZ ）
•接收机持续识别被测电缆
•使用简单，接收机和发射机自动同步信号
接线图
•Ariadna IC1G 符合 EU 低压指导方法 72/23/CEE 和 EN61010-1(用于测量、控制和实验室使用的电子设备的安全要求)。
| IC1G-TX ( 发射机) | IC1G-RX ( 接收机) | ||
| 尺寸(cm) | 12 x 22 x 6.5 | 尺寸(cm) | 12 x 22 x 6.5 |
| 等级 | IP54 | 等级 | IP54 |
| 重量 | 0.75 Kg | 重量 | 0.75 Kg |
| 工作电压 | 100-250 Vac (50/60Hz) | 最大被动接收电流 (50/60Hz) | 250A |
| 待测电路 | 480 Vac (50/60Hz) | 电缆识别显示 | 声音及图像 |
| 最大功率 | 4x1.5V AA 电池 | 电源供电 | 4 x1.5V AA 电池 |
| 输出电流 | 70 A 峰值 | 传感器 | Rogowski线圈 |
| 电缆长度 | 180 cm | U 型传感器sensor | |
| 熔断丝 | 6A 10x38 mm 熔断丝 | 工作环境温度 | -10 ºC / 55 ºC |
| 工作环境温度 | -10 ºC / 55 ºC | ||
