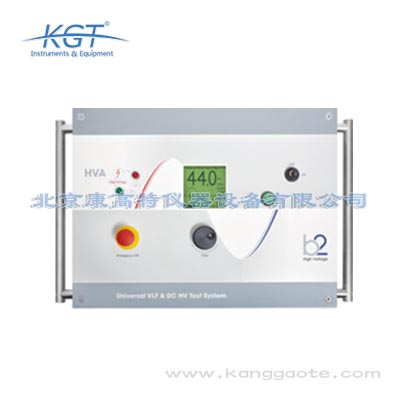

HVA40-5 VLF高压检测装置
HVA40-5试验台的紧凑设计和*的高压输出功率重量比在市场上*，使B2型电子高压发电机在所有电压等级下成为所有等级中极轻的。
性能 - 5 µF @ 0,1 Hz @ 30 kVrms / 42 kVpeak
- 联系方式：
- 010-68460051
- 15801365891
- 品牌介绍：
- 包括其b2高压事业部在内的b2 electronic GmbH有限公司是一个在国际上开展业务活动的公司，开发、制造和销售适合于实际应用的便于电缆检测、电缆诊断和现场油检测的高压设备。 在现场检测工程中的几十年的开发经验，对能源供应商需求的深入理解以及持续改善的意愿确保公司有持续获得成功的能力。 在创新、低重量、尺寸紧凑和便于使用方面，b2系统是世界上的标杆，经受了世界各地的能源供应商的考验。 b2和其客户之间有持续的对话，收集客户们的建议和需求，并将这些建议和需求和b2的愿景相结合开发新的产品。 通过在整个业务过程中的全面、经过认证的质量管理，b2确保其创意的实施客户满意度。 冗余安全特征例如双放电设备和内置逆向电压保护确保安全性。HVA高电压发生器为连续使用而设计，通过旋钮控制界面而易于操作，在设计上极度牢固耐用，满足在现场应用的所有各种要求。 在中电压网络中，VLF电缆检测是一种检测电缆状况的标准化、先进的检测方法，因为较老的DC检测方法在检测陈旧的挤出型绝缘电缆时，往往造成电缆绝缘层的损坏，从而使电缆不能再继续使用。 在超过12年的时期内，b2 electronic GmbH公司一直在开发和制造用于检测和诊断的VLF高压系统，为全球各地的电力及相关工业提供产品。 紧凑的设计、无与伦比的HV输出和重量比是市场中独有的，这使b2的高压发生器在各种电压级别中的产品都是重量轻的设备。 先进的电力电子装置、大量的创新的用户界面确保了产品的竞争能力。
- 了解更多>>
- 产品特点
- 技术参数
- 相关产品
HVA40-5 VLF高压检测装置简介：
•HVA40-5试验台的紧凑设计和*的高压输出功率重量比在市场上*，使B2型电子高压发电机在所有电压等级下成为所有等级中极轻的。
•性能 - 5 µF @ 0,1 Hz @ 30 kVrms / 42 kVpeak
•干燥系统-HVA40-5测试装置是一个干燥类型的测试系统-没有充油部件。这意味着更少的维护，紧凑和轻量化的设计，并且不限制操作时间。
•安全-HVA40-5有两个*立的接地装置（电子和机械放电）和一个12千伏反馈保护系统，以保护操作员和仪器。
•连接-现场，无需外部PC。所有结果可稍后通过USB下载，以便进一步调查和在PC软件上轻松创建报告。
•实心高压连接器-HVA40-5坚固的高压连接器允许使用不同的高压测试引线长度，快速更换电缆，或连接诊断系统的更简单升级路径。
HVA40-5 VLF高压检测装置特点：
•输出电压45 kVpeak/32 kVrms
•纯正弦输出电压（与负载无关）
•输出电流高达150 mA。
•测试容量高达10微F
•无限连续工作循环
•电缆测试依据：
CENELEC HD 620/621，IEEE 400.2-2004，
IEC60502-2:2014标准
•可编程测试序列
•PC软件“B2控制中心”，带包括各种报告功能
•局部放电可升级诊断和tan delta诊断系统（可选）
•12kV瞬态保护（50 Hz）
•双放电装置（DDD）；
两个集成和自动
放电装置
•易于更换的高压电缆
•实时示波器显示
•输出电压
•击穿电压和负载检测（R和C）
•电压的均方根数字测量和当前
•真空瓶试验
•护套故障定位（结合带接地故障定位器（不含）
•HVA40-5试验台的紧凑设计和*的高压输出功率重量比在市场上*，使B2型电子高压发电机在所有电压等级下成为所有等级中极轻的。
•性能 - 5 µF @ 0,1 Hz @ 30 kVrms / 42 kVpeak
•干燥系统-HVA40-5测试装置是一个干燥类型的测试系统-没有充油部件。这意味着更少的维护，紧凑和轻量化的设计，并且不限制操作时间。
•安全-HVA40-5有两个*立的接地装置（电子和机械放电）和一个12千伏反馈保护系统，以保护操作员和仪器。
•连接-现场，无需外部PC。所有结果可稍后通过USB下载，以便进一步调查和在PC软件上轻松创建报告。
•实心高压连接器-HVA40-5坚固的高压连接器允许使用不同的高压测试引线长度，快速更换电缆，或连接诊断系统的更简单升级路径。
HVA40-5 VLF高压检测装置特点：
•输出电压45 kVpeak/32 kVrms
•纯正弦输出电压（与负载无关）
•输出电流高达150 mA。
•测试容量高达10微F
•无限连续工作循环
•电缆测试依据：
CENELEC HD 620/621，IEEE 400.2-2004，
IEC60502-2:2014标准
•可编程测试序列
•PC软件“B2控制中心”，带包括各种报告功能
•局部放电可升级诊断和tan delta诊断系统（可选）
•12kV瞬态保护（50 Hz）
•双放电装置（DDD）；
两个集成和自动
放电装置
•易于更换的高压电缆
•实时示波器显示
•输出电压
•击穿电压和负载检测（R和C）
•电压的均方根数字测量和当前
•真空瓶试验
•护套故障定位（结合带接地故障定位器（不含）
| 输入电压 | 190 – 240 V, 50/60 Hz, 3 kVA | |
| 输出电压 | 正弦波 | 0 - 45 kVpeak, 32 kVrms |
| DC | ± 0 – 45 kV | |
| 方波 | 0 - 45 kV | |
| 精确度 | ± 1 % | |
| 分辨率 | 0.1 kV | |
| 输出电流 | 0 – 150 mA (分辨率 1 µA) | 精度：±1% | |
| 阻抗范围 | 0.1 MΩ….5 GΩ | |
| 输出频率 | 0.01 … 0.1 Hz 步进 0.01 Hz (默认 0.1 Hz) - 自动频率 | |
| 输出负载 |
3.5 μF @ 0.1 Hz @ 32 kV rms 4.5 μF @ 0.1 Hz @ 28 kV rms 6.4 μF @ 0.1 Hz @ 20 kV rms 15.0 μF 高达 容抗！1 |
|
| 护套测试 | U高达 | 10 kV |
| 动作电流 | 0.1 mA – 5.0 mA | |
| 外护套故障定位 | U高达 | 10 kV |
| 脉冲/周期 | 1:3 / 4 s, 1:5 / 4 s, 1:5 / 6 s, 1:9 / 6 s | |
| 输出模式 |
AC (VLF) 对称和在整个范围内不受负载影响， DC (正极或者负极), Burn-/Fault Condition或者 Fault Trip Mode, 绝缘护套检测 |
|
| 安全 | 50 Hz 12 kV 回授保护 / 双放电设备 (内部) | |
| 存储 | 保存50个检测记录 | USB几乎没有限制 | |
| 测量内容 |
电压及电流（真有效值和/或峰值），电容， 电阻，时间，闪络电压 |
|
| 高压电缆 | 5 m带MC触点和夹线钳 | |
| 软件 | “b2 Control Center” (包括在内) | |
| 电脑接口 | RS232 | 标准 |
| USB | 闪存盘 | |
| 尺寸L x W x H. | 长 450 x 宽 340 x 高 520 mm | |
| 重量 | 56 kg | |
| 环境要求 |
存放：-25°C 到 + 70°C 运行：-10°C 到 + 50°C 湿度：5-85% 无凝结 |
|
