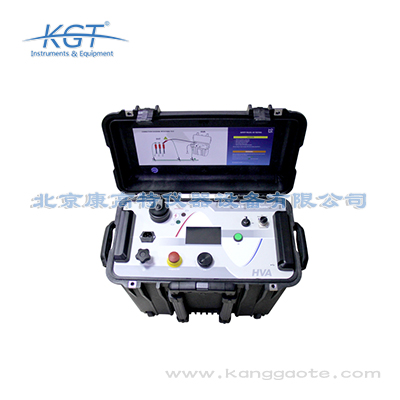

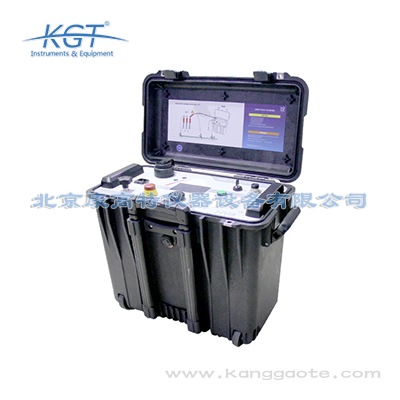

HVA34TD超低频电缆测试系统
HVA34TD是用于测试中低压电缆的真正紧凑便携的超低频测试系统。
HVA34TD可应用于9kv以下电缆的耐压，27kv以下介质损耗、局部放电等项目的测试。
HVA34TD自身集成介质损耗诊断系统，具有电缆耐压测试、外护套测试、外护套故障定位、直流测试、介质损耗测试等多种测试功能。
同时HVA34TD是上*轻的，集耐压和介质损耗测试为一体的，峰值电压可达到34kv的电缆测试仪。
- 联系方式：
- 010-68460051
- 15801365891
- 品牌介绍：
- 包括其b2高压事业部在内的b2 electronic GmbH有限公司是一个在国际上开展业务活动的公司，开发、制造和销售适合于实际应用的便于电缆检测、电缆诊断和现场油检测的高压设备。 在现场检测工程中的几十年的开发经验，对能源供应商需求的深入理解以及持续改善的意愿确保公司有持续获得成功的能力。 在创新、低重量、尺寸紧凑和便于使用方面，b2系统是世界上的标杆，经受了世界各地的能源供应商的考验。 b2和其客户之间有持续的对话，收集客户们的建议和需求，并将这些建议和需求和b2的愿景相结合开发新的产品。 通过在整个业务过程中的全面、经过认证的质量管理，b2确保其创意的实施客户满意度。 冗余安全特征例如双放电设备和内置逆向电压保护确保安全性。HVA高电压发生器为连续使用而设计，通过旋钮控制界面而易于操作，在设计上极度牢固耐用，满足在现场应用的所有各种要求。 在中电压网络中，VLF电缆检测是一种检测电缆状况的标准化、先进的检测方法，因为较老的DC检测方法在检测陈旧的挤出型绝缘电缆时，往往造成电缆绝缘层的损坏，从而使电缆不能再继续使用。 在超过12年的时期内，b2 electronic GmbH公司一直在开发和制造用于检测和诊断的VLF高压系统，为全球各地的电力及相关工业提供产品。 紧凑的设计、无与伦比的HV输出和重量比是市场中独有的，这使b2的高压发生器在各种电压级别中的产品都是重量轻的设备。 先进的电力电子装置、大量的创新的用户界面确保了产品的竞争能力。
- 了解更多>>
- 产品特点
- 技术参数
- 相关产品
为什么应用超低频进行电缆测试?
根据GB50150-2016规定，对于额定电压U0/U为18/30kV及以下电缆，可以用有效值为3U0的0.1Hz（超低频）电压施加15min来进行交流耐压试验，同时超低频设备具有体积小、能耗低、便携等特点。
HVA34TD超低频电缆测试系统应用领域：
•电网公司配网电缆
•高铁及地铁电缆
•电缆厂
•电缆安装公司
HVA34TD超低频电缆测试系统特点：
•一机多用
可进行电缆交直流耐压测试、外护套测试及故障定位等多种测试。
•强大的输出
输出电压峰值可达34kV，有效值可达24KV。与同品类仪器相比，电容*大10μF，可测试更长距离电缆。输出电流*大可达60mA，比同类仪器所需测试时间更短。
•无限制运行时间
HVA34TD可对电缆进行持续测量，而同品类仪器在连续工作1小时后，需要将仪器停机散热2小时。
•可视化软件
所有的结果可以通过USB或蓝牙进行下载、编辑并生成报告。软件具有图形分析功能，可以更加直观地读取测试结果并与之前测试结果生成对比。
•DDD安全系统
HVA34TD具有两个*立的接地装置（电子和机械放电），确保仪器运行时电源被意外切断，也能使仪器放电，保证操作人员的安全。
•返回电压保护
防止测试过程中电缆突然上电对人员造成伤害。当仪器检测到外部电压大于100V时，自动切断电源并有红色指示灯指示，保证操作人员安全。

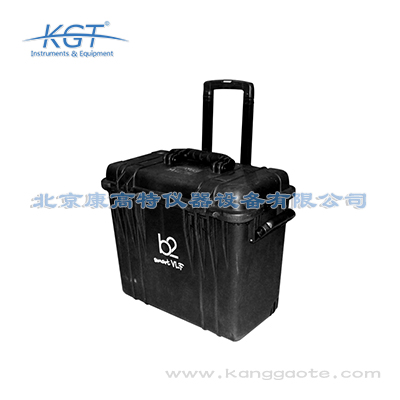

•运输方便
HVA34TD在尺寸，重量（39kg）方面都具有突出特点，具有防水等级为IP67的非常坚固的水密外壳，减少了额外的运输
箱，便于现场测试及运输。
•高清显示屏
具有高清的显示屏(4,3")，可以轻松读取测试结果。
•干性系统
HVA34TD内部无油填充部件，方便用户日常的维护及运输。
•系统可升级
可根据用户的需要添加局部放电测试模块，同时进行电缆耐压、局部放电、介质损耗因数测试。

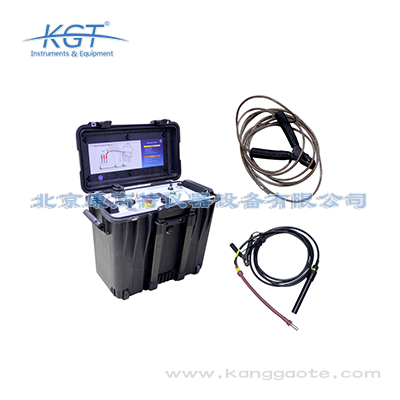

HVA34TD超低频电缆测试系统标配：
•HVA34-1测试装置
•PC软件 - b2控制中心
•HV电缆5 m
•电源和接地电缆
HVA34TD配件：
•外部可选局部放电诊断系统
•配件包
•USB记忆棒
•操作手册
根据GB50150-2016规定，对于额定电压U0/U为18/30kV及以下电缆，可以用有效值为3U0的0.1Hz（超低频）电压施加15min来进行交流耐压试验，同时超低频设备具有体积小、能耗低、便携等特点。
HVA34TD超低频电缆测试系统应用领域：
•电网公司配网电缆
•高铁及地铁电缆
•电缆厂
•电缆安装公司
HVA34TD超低频电缆测试系统特点：
•一机多用
可进行电缆交直流耐压测试、外护套测试及故障定位等多种测试。
•强大的输出
输出电压峰值可达34kV，有效值可达24KV。与同品类仪器相比，电容*大10μF，可测试更长距离电缆。输出电流*大可达60mA，比同类仪器所需测试时间更短。
•无限制运行时间
HVA34TD可对电缆进行持续测量，而同品类仪器在连续工作1小时后，需要将仪器停机散热2小时。
•可视化软件
所有的结果可以通过USB或蓝牙进行下载、编辑并生成报告。软件具有图形分析功能，可以更加直观地读取测试结果并与之前测试结果生成对比。
•DDD安全系统
HVA34TD具有两个*立的接地装置（电子和机械放电），确保仪器运行时电源被意外切断，也能使仪器放电，保证操作人员的安全。
•返回电压保护
防止测试过程中电缆突然上电对人员造成伤害。当仪器检测到外部电压大于100V时，自动切断电源并有红色指示灯指示，保证操作人员安全。
•运输方便
HVA34TD在尺寸，重量（39kg）方面都具有突出特点，具有防水等级为IP67的非常坚固的水密外壳，减少了额外的运输
箱，便于现场测试及运输。
•高清显示屏
具有高清的显示屏(4,3")，可以轻松读取测试结果。
•干性系统
HVA34TD内部无油填充部件，方便用户日常的维护及运输。
•系统可升级
可根据用户的需要添加局部放电测试模块，同时进行电缆耐压、局部放电、介质损耗因数测试。
HVA34TD超低频电缆测试系统标配：
•HVA34-1测试装置
•PC软件 - b2控制中心
•HV电缆5 m
•电源和接地电缆
HVA34TD配件：
•外部可选局部放电诊断系统
•配件包
•USB记忆棒
•操作手册
| 输入电压 | 100 – 240 V, 50/60 Hz, 400 VA |
| 输出电压 |
正弦波： 0 - 34 kV peak, 24 kV rms DC： ± 0 – 34 kV 方波： 0 - 34 kV 精度： ± 1% 分辨率： 0.1 kV |
| 输出电流 | 0 – 60 mA 精度：±1% |
| 阻抗范围 | 0.1 MΩ…5 GΩ |
| 输出频率 | 0.01 … 0.1 Hz 步进 0.01 Hz (默认 0.1 Hz) - 自动频率 |
| 输出负载 |
1.5 μF @ 0.1 Hz @ 24 kV rms 2.8 μF @ 0.1 Hz @ 18 kV rms ； 最大负载10µF |
| 介损损耗参数 |
超低频正弦波 1–24 kVrms ； 分辨率 1 x 10 -6 负载范围 500pF - 10µF ；精确度 1 x 10 -4 |
| 绝缘护套检测 |
测试电压： 10 kV 动作电流：0.1 mA – 5.0 mA |
| 绝缘护套缺陷定位 |
Unmax： 10 kV 脉冲/周期: 1:3 / 4 s, 1:5 / 4 s, 1:5 / 6 s, 1:9 / 6 s |
| 输出模式 |
AC (VLF) 对称和在整个范围内不受负载影响， DC (正极或者负极), 烧穿/故障测试 绝缘护套检测 |
| 安全性 | 50 Hz 12 kV 回授保护 / 双放电设备 (内部) |
| 内存 | 保存50个检测记录 | USB几乎没有限制 |
| 测量 | 电压和电流 (True rms 和／或 peak), 容抗，电阻，时间，闪络电压 |
| HV电缆 | 4.5 m带末端夹线钳 (其他可选项请洽询) |
| 软件 | “b2 Control Center” (包括在内) |
| 计算机接口 |
RS232 标准 USB 标准 |
| 尺寸 | 长 500 x 宽 305 x 高 457 mm |
| 重量 | 39 kg |
| 环境条件 |
存放：-25°C 到 + 70°C 运行：-10°C 到 + 50°C 湿度：5-85% 无凝结 |
