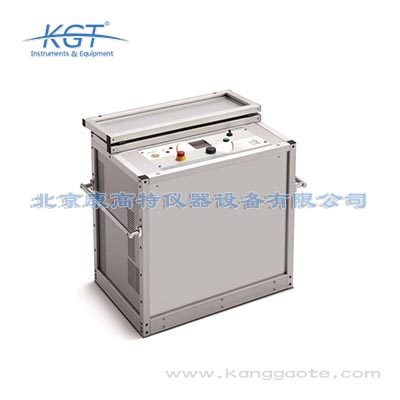

HVA120 VLF超高压测试仪

HVA120 VLF超高压测试仪简介：
•HVA120具有与任何同类产品相比更高的功率重量比。
•HVA120除了变频VLF输出外，操作员还可以选择双极性直流和电缆外护套测试输出模式。
•HVA120之所以称之为性能卓越的高压设备系统，是因为它还具有多项优秀的设置。
•如电子放电和机械放电系统(DDD®)，12kV反馈保护系统和无限制工作循环系统（干式 - 无油）HVA120可以进行升级，即使用Tan Delta（TD）诊断系统和局部放电（PD）诊断系统（均为可选）。
•HVA120输出负载能力高达5μF

HVA120 VLF超高压测试仪特点：
•VLF
•DC
•电缆外护套测试
•外护套故障定位模式1
•操作时间无限制
•自动故障调整
•DDD®双放电系统 (内置)
•USB 数据传输

输入电压		210-240 V 50/60 Hz (3.0 VA)
输出电压	正弦波	0 – 120 kV peak, 85 kV rms
	DC	± 0 – 100 kV
	方波	100 kV
	精确度	± 1 %
	分辨率	0.1 kV
输出电流		0 – 60 mA (分辨率 1 μA) 精度: ± 1 %
电阻范围		0.1 MΩ….5 GΩ
护套测试	U高达	10 kV
	持续时间	1 min – 15 min
	跳闸电流	0.1 mA – 5.0 mA
外护套故障定位	U高达	10 kV
	持续时间	1 min – 60 min
	脉冲/周期	1:3 / 4 s, 1:5 / 4 s, 1:5 / 6 s, 1:9 / 6 s
输出频率		0.01 ... 0.1 Hz，步长为0.01 Hz（默认为0.1 Hz） 自动频率选择
输出负载		0.5 μF @ 0.1 Hz @ 85 kV rms 5.0 μF @ 0.01 Hz @ 85 kV rms
输出模式		AC（VLF），DC（正或负极性），烧穿/故障状况或 故障跳闸模式，外护套测试
安全		50 Hz 12 kV反馈保护/放电单元
存储		存储50组测试记录
测量内容		电压及电流（真有效值和/或峰值），电容， 电阻，时间，闪络电压
状态		连续！ 操作时长不受热限制。
高压电缆		6米长带鳄鱼夹（可根据要求提供其他选择）
软件		“HVA Control Center”
电脑接口	RS232	•
	USB	•
环境要求		储存温度：-25°C至+ 70°C，工作温度：-5°C至+ 45°C
尺寸L x W x H.		790 x 445 x 740毫米（不含把手），可提供19“版
重量		198 kg
升级配置（可选）		Tan Delta模块 TD120-MC, 局部放电模块 PD90-2 / PDTD90-2
1 配合定位套装使用（选配）
