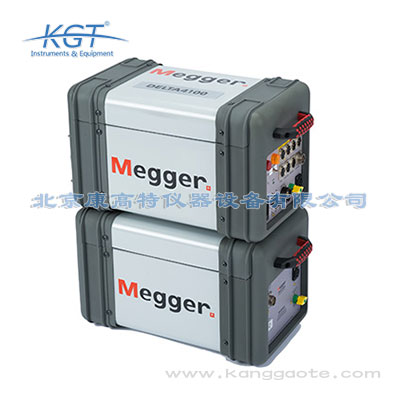

DELTA4000系列12kV绝缘诊断系统
新的DELTA4000系列是一个全自动12KV绝缘功率因素/介质损耗测试设备，用来评估高压设备如变压器，套管，断路器，电缆，避雷器和旋转电机的绝缘状况
本仪器除了能进行介质损耗测试，还能测试变压器绕组的励磁电流，并能完成自动升压测试和高压匝数比测试（可选配匝数比电容）
- 联系方式：
- 010-68460051
- 15801365891
- 品牌介绍：
- Megger有限公司成立于1889年，是专业制造电力测试设备和电力系统测量仪器的公司。Megger是目前世界上电力测试和测量领域最大的制造商，在英国、美国、瑞典、德国设有5个制造工厂，在170多个国家设有销售代理。如今在中国的上海和香港设有办事处。 公司最初以绝缘测试仪而闻名，如今还提供以下领域的测试仪器：变压器测试、断路器测试、继保测试、电缆故障定位、接地测试、低电阻测试、电能质量、电线系统、万用表、钳表等。
- 了解更多>>
- 产品特点
- 技术参数
- 相关产品
DELTA4000系列12kV绝缘诊断系统简介：
•新的DELTA4000系列是一个全自动12KV绝缘功率因素/介质损耗测试设备，用来评估高压设备如变压器，套管，断路器，电缆，避雷器和旋转电机的绝缘状况
•本仪器除了能进行介质损耗测试，还能测试变压器绕组的励磁电流，并能完成自动升压测试和高压匝数比测试（可选配匝数比电容）
•仪器的设计目的是为用户提供综合的AC绝缘状况诊断测试。变频的测试电压源使测试信号异于工频，而在硬件上使用**进的技术，对信号中的噪声进行过滤
•这样，DELTA4000*提供了非常可靠的测试结果和*短时间内的稳定读数，且读数的精度非常高。仪器可在765KV以下的变电站进行现场测量
•DELTA4000系列可以用POWERDB软件控制，进行自动测试和生成报告，或者用DELTA控制软件来进行实时手动测试
•测量参数包括：电压、电流、（损耗）功率、功率因数和电容。测量结果能自动存储在电脑中，也可以直接下载到USB存储器或打印机
DELTA4000系列12kV绝缘诊断系统特点：
•提供自动和手动控制模式，易于使用
•宽频带测试电压（ 1 - 500 Hz）
•在高干扰环境（如765 kV变电站）下进行精确测试
•轻便式双体式设计，重量为14kg+22 kg
•创新的智能温度校正功能，无需使用温度校正表
DELTA4000系列12kV绝缘诊断系统应用：
•电力变压器
•配电变压器
•互感器
•旋转电机
•油绝缘
•套管
•电缆
•电容
•断路器
•电涌放电器
DELTA4000系列12kV绝缘诊断系统测试能力：
•功率因素
•介质损耗 (tanδ)
•励磁电流
•自动升压测试
•损耗功率
•电感
•电容
•频率扫描
•电压
•电流
•匝数比*
* 需要选配附件
DELTA4000系列12kV绝缘诊断系统优点：
•*立地产生测试电压信号，能够在*严酷的条件下以及使用发电机供电时产生精确、无谐波的测试电压
•*进的噪声抑制和信号获取电路能够抑制15 mA的噪声电流，信噪比*高可达1:20，在*严酷的条件下得到精确和高质量的结果
•智能温度校正（ITC，*申请中）：通过测试宽频介损值，帮助用户观测被测试品的温度相关性。随后采用数学温度校正法，计算出准确的校正介损值。
•自动电压相关性探测（*申请中）：许多高压设备会存在电压相关性，因此推荐使用升压测试。DELTA4000系列使用一种*特的方法检测电压相关性，并告知测试人员是否需要进行升压测试
•动态噪声抑制技术使大大地减少了测试时间
宽频带输出 （1 – 500Hz）
•能够测试大电容试品以及实现智能温度校正
•易于测试，减轻仪器重量
•下表是被测试品电容量、测试电压和频率之间的关系
现场测试的设备
•分体式设计，重量为14kg+22kg，节省体力、空间及运输成本
•适合各种工作环境：现场、测试车内、制造车间以及维修车间
•仪器通过了上*严苛环境下的测试：高温、低温、高海拔、高干扰以及高湿度
软件包 — PowerDB LITE
•自动或手动操作——为介损、励磁电流以及升压测试提供了全自动的操作方式。用户只需简单地选择被测试品，仪器*会自动运行所有的测试，并自动地将测试结果填入表格
•DELTA4000仪器也可以通过DELTA Control软件进行手动操作，用户可以设定测试参数，包括调节和输出测试电压，测试输出电流等
•方便保存和查看数据 ——现测的数据和所有的历史数据一起以XML格式保存。这样，使用者可以查看同一设备几年内的试验数据
•简单、直观、易于使用的人机界面
•存在隐患的数据会以红色标注
•能够记录某一设备的绝缘变化趋势（需使用高级版或版PowerDB软件）
•易于调用测试设置
•能与其它变压器设备配合使用，如MLR0（漏电抗测试仪）、TTR系列（变比测试仪）、MTO210（直阻测试仪）、MIT/S1系列（绝缘电阻测试仪）、MCT系列（CT测试仪）
•新的DELTA4000系列是一个全自动12KV绝缘功率因素/介质损耗测试设备，用来评估高压设备如变压器，套管，断路器，电缆，避雷器和旋转电机的绝缘状况
•本仪器除了能进行介质损耗测试，还能测试变压器绕组的励磁电流，并能完成自动升压测试和高压匝数比测试（可选配匝数比电容）
•仪器的设计目的是为用户提供综合的AC绝缘状况诊断测试。变频的测试电压源使测试信号异于工频，而在硬件上使用**进的技术，对信号中的噪声进行过滤
•这样，DELTA4000*提供了非常可靠的测试结果和*短时间内的稳定读数，且读数的精度非常高。仪器可在765KV以下的变电站进行现场测量
•DELTA4000系列可以用POWERDB软件控制，进行自动测试和生成报告，或者用DELTA控制软件来进行实时手动测试
•测量参数包括：电压、电流、（损耗）功率、功率因数和电容。测量结果能自动存储在电脑中，也可以直接下载到USB存储器或打印机
DELTA4000系列12kV绝缘诊断系统特点：
•提供自动和手动控制模式，易于使用
•宽频带测试电压（ 1 - 500 Hz）
•在高干扰环境（如765 kV变电站）下进行精确测试
•轻便式双体式设计，重量为14kg+22 kg
•创新的智能温度校正功能，无需使用温度校正表
DELTA4000系列12kV绝缘诊断系统应用：
•电力变压器
•配电变压器
•互感器
•旋转电机
•油绝缘
•套管
•电缆
•电容
•断路器
•电涌放电器
DELTA4000系列12kV绝缘诊断系统测试能力：
•功率因素
•介质损耗 (tanδ)
•励磁电流
•自动升压测试
•损耗功率
•电感
•电容
•频率扫描
•电压
•电流
•匝数比*
* 需要选配附件
DELTA4000系列12kV绝缘诊断系统优点：
•*立地产生测试电压信号，能够在*严酷的条件下以及使用发电机供电时产生精确、无谐波的测试电压
•*进的噪声抑制和信号获取电路能够抑制15 mA的噪声电流，信噪比*高可达1:20，在*严酷的条件下得到精确和高质量的结果
•智能温度校正（ITC，*申请中）：通过测试宽频介损值，帮助用户观测被测试品的温度相关性。随后采用数学温度校正法，计算出准确的校正介损值。
•自动电压相关性探测（*申请中）：许多高压设备会存在电压相关性，因此推荐使用升压测试。DELTA4000系列使用一种*特的方法检测电压相关性，并告知测试人员是否需要进行升压测试
•动态噪声抑制技术使大大地减少了测试时间
宽频带输出 （1 – 500Hz）
•能够测试大电容试品以及实现智能温度校正
•易于测试，减轻仪器重量
•下表是被测试品电容量、测试电压和频率之间的关系
现场测试的设备
•分体式设计，重量为14kg+22kg，节省体力、空间及运输成本
•适合各种工作环境：现场、测试车内、制造车间以及维修车间
•仪器通过了上*严苛环境下的测试：高温、低温、高海拔、高干扰以及高湿度
软件包 — PowerDB LITE
•自动或手动操作——为介损、励磁电流以及升压测试提供了全自动的操作方式。用户只需简单地选择被测试品，仪器*会自动运行所有的测试，并自动地将测试结果填入表格
•DELTA4000仪器也可以通过DELTA Control软件进行手动操作，用户可以设定测试参数，包括调节和输出测试电压，测试输出电流等
•方便保存和查看数据 ——现测的数据和所有的历史数据一起以XML格式保存。这样，使用者可以查看同一设备几年内的试验数据
•简单、直观、易于使用的人机界面
•存在隐患的数据会以红色标注
•能够记录某一设备的绝缘变化趋势（需使用高级版或版PowerDB软件）
•易于调用测试设置
•能与其它变压器设备配合使用，如MLR0（漏电抗测试仪）、TTR系列（变比测试仪）、MTO210（直阻测试仪）、MIT/S1系列（绝缘电阻测试仪）、MCT系列（CT测试仪）
|
|
|
| 供电电源： | 100-240 V ± 10 %, 50/60 Hz, 16 A max |
| 输出电源： | 0 to 12 kV, 连续可调 |
| 测试频率范围： | 45-70 Hz (12 kV) |
| 15-400 Hz (4 kV) | |
| 1-500 Hz (250V) | |
| 输出功率： | 3.6 kVA |
| 输出电流： | 300 mA (4 分钟) |
| 100mA (连续) | |
| 如果使用可选的 Resonating Inductor, 编号 670600，电流输出能达到4A。 | |
| 测量范围 | |
| 电压： | 25 V 到 12 kV, 1 V 分辨率 |
| 电流： | 0 到 5 Amps, 0.1 μA 分辨率. 可测2.5KV，10KV等效电流 |
| 电容： | 0 到100 μF, 0.01 pF 最大分辨率 |
| 电感： | 6H 到 10MH, 0.1 mH 分辨率 |
| 功率因素： | 0 到 100% |
| 介损角： | 0 到 100% |
| 功耗： | 0—2kw |
| 有效功率： | 0—100KW 当等效于10KV，最大分辨率 0.1mW，测量值可等效成为2.5KV或10KV的值 |
| 独特的温度校准： | 从 5°C 到 50°C （标准为 20°C时测试值） |
| 精确度 | |
| 电压： | ±（读数的1%＋1位） |
| 电流： | ±（读数的1%＋1位） |
| 电容： | ±（读数的0.5%＋1pf） |
| 电感： | ±（读数的0.5%＋1mH) |
| 功率因素： | ±（读数的0.5%＋ 0.02%) |
| 介损角： | ±（读数的0.5%＋ + 0.02%) |
| 功耗： | ±（读数的1% 1mW) |
| 测试 | |
| 测试模式： | UST: 测试不接地设备（正接法） |
| UST-R: UST: 红色测量, 蓝色接地 | |
| UST-B: UST:蓝色测量,红色接地 | |
| UST-RB: UST: 红色和蓝色测量 | |
| GST: 测试接地设备（反接法） | |
| GST-GND: GST: 红色和蓝色接地 | |
| GSTg-R: GST: 红色悬空, 蓝色接地 | |
| GSTg-B: GST: 蓝色悬空, 红色接地 | |
| GSTg-RB GST: 蓝色和红色悬空 | |
| 抗干扰性 | |
| 静电: | 能抑制高达15mA的干扰电流，甚至是信号和噪音之间的比率高达1：20 |
| 电磁: | 500 μT, @ 50 Hz 在任何方向 |
| 电脑接口： | 以太网 和 USB |
| PC Requirements | |
| DELTA4110 | 操作系统: Windows XP/Vista/7 |
| 处理器: 最低 Pentium 1 GHz | |
| 内存: 最低 1024 Mb RAM | |
| 硬盘: 最低 1 Gb | |
| 接口: 以太网 和USB | |
| DELTA4310 | 内置PC 带8.4’’彩色 VGA显示屏, 全 QWERTY 键, |
| 方向键和操作杆操作 (也可以外接鼠标) | |
| 通讯/控制/数据管理软件：PowerDB 和 DELTA 控制软件 | |
| 安全标准： | IEC / ANSI 61010-1 |
| 环境 | |
| 温度 | 操作: -20 — +55°C |
| 储存: -50 — +70°C | |
| 相对湿度 | 操作: 0 — 95% 非凝结 |
| 储存: 0 — 95%非凝结 | |
| 抗震标准： | ASTM D999.75 |
| EMC： | EN 61326 |
| 尺寸： | 控制部分: 290 x 290 x 460 mm |
| 高压输出部分: 290 x 290 x 460 mm | |
| 重量 | DELTA4100 控制部分: 14 kg |
|
|
DELTA4300控制部分: 15 kg |
|
|
DELTA4010 高压输出部分:22kg |
|
|
电缆: 15 kg |
