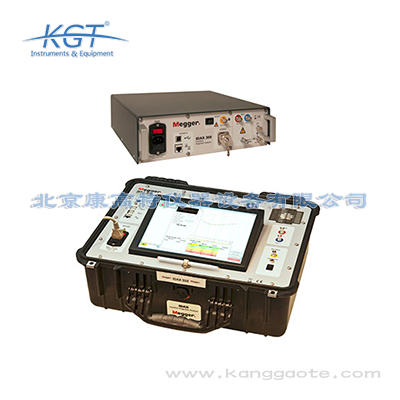

IDAX 300/350绝缘诊断分析仪
IDAX 300是一个非常紧凑的设备，和外部PC共同使用。
IDAX 350有内置电脑，也可以连接外部PCIDAX300/350提供了准确可靠地变压器、套管和电缆的绝缘状态信息。
IDAX系统通过估算设备*长的使用寿命，从而使维护工作的成效*大化。
IDAX 300/350比它们的前任IDAX 206更小、更轻、更快。
- 联系方式：
- 010-68460051
- 15801365891
- 品牌介绍：
- Megger有限公司成立于1889年，是专业制造电力测试设备和电力系统测量仪器的公司。Megger是目前世界上电力测试和测量领域最大的制造商，在英国、美国、瑞典、德国设有5个制造工厂，在170多个国家设有销售代理。如今在中国的上海和香港设有办事处。 公司最初以绝缘测试仪而闻名，如今还提供以下领域的测试仪器：变压器测试、断路器测试、继保测试、电缆故障定位、接地测试、低电阻测试、电能质量、电线系统、万用表、钳表等。
- 了解更多>>
- 产品特点
- 技术参数
- 相关产品
IDAX 300/350绝缘诊断分析仪简介：
•IDAX 300是一个非常紧凑的设备，和外部PC共同使用。
•IDAX 350有内置电脑，也可以连接外部PCIDAX300/350提供了准确可靠地变压器、套管和电缆的绝缘状态信息。
•IDAX系统通过估算设备*长的使用寿命，从而使维护工作的成效*大化。
•IDAX 300/350比它们的前任IDAX 206更小、更轻、更快。
•IDAX 300/350保持了更好的精度，有能通过真正的AC DFR（介电频率响应，有时也称作FDS频域图谱）提供可靠的数据，能在高干扰的环境下测量。
•艺术化的软件使测试更加简单和迅速，使变压器水含量分析在20分钟左右时间内完成（30℃）。
•IDAX测量变压器绕组间绝缘各个频率下的电容和介损值。
•IDAX测量变压器利用模型将测量结果分析固体绝缘的水分含量，绝缘油的电导率/介损以及参考温度下的介损。由于和温度相关的因素已被考虑在内，测试可在任何温度下进行。
IDAX 300/350绝缘诊断分析仪应用：
•随着变压器的老化，如今的电气行业面临严峻的挑战，因为变压器的故障和之后的修复以及期间的停电造成了大量的损失。变压器已经成为电网中*关键的元件。
•可靠的监测和诊断方法的需求促使上*的专家们对新技术进行评估，从未提高电网的可靠性和*好地使用电力元件。
•IDAX是基于DFR（介电频率响应，有时也称作FDS频域图谱）的一台革命性的绝缘诊断仪器。这项技术已经在实验室应用许多年，而IDA/IDAX是*台用作现场测量的仪器（1997）。
•IDAX仪器和测量原理在过去数十年中已经被使用和证明。IDAX一个*重要的应用*是探测变压器绝缘的水含量。水会显著地加速绝缘的老化；水会产生气泡，引起灾难性的故障。
•IDAX的一项测试即可提供可靠的水分评估。这项测试可以在任何温度下进行，根据不同的绝缘温度，通常会花费20 – 40 分钟左右。
•维护或更换的决定应该建立在对绝缘状况和变压器负载情况了解的基础上。通过得到变压器、发电机和电缆可靠的诊断数据，*可*大程度上延长设备的使用寿命，从而使用户大大地降低成本。
IDAX 300/350绝缘诊断分析仪特点：
•油纸系统的水分
通过油样中的水含量来评估变压器绝缘的水含量是不可靠的，因为油和纸的温度会影响水在其中的漂移速度。对油的采样必须在相对较高的温度和平衡状态下。不幸的是这种状态对变压器来说是非常少见的，经验表明这种方法对绝缘中的水的估算结果偏大
•测试
介损与频率和温度相关的特点，所以特定温度下的频率响应是通过注入1 kHz和1-2 mHz的离散频率信号得到的。频率响应代表了变压器绝缘材料的特性，并将作进一步分析。
•模型
变压器绕组间的绝缘包含了固态和液态两部分，固态部分包含了围屏和撑条，来生成绝缘油的冷却通道。分析软件会改变所有的参数来模拟每个可能的体积。模型也采用了Arrhenius 公式来计算和补偿温度对材料的影响。IDAX软件会生成新的模型曲线，并将其与测试曲线比较，直到得到*佳的匹配。*终结果以绝缘纸板中的水含量、绝缘油电导率和20 °C参考温度下的介损来表示
•影响响应的因素
一般来说水含量对*低频和*高频的曲线有明显的影响，绝缘油电导率是中频段曲线的决定性因素，温度会使曲线左移或者右移。
•一个点是不够的
传统的介损测试在工频50/60 Hz得到一个值，这里*是IDAX和传统方法的区别。图7显示了为什么一个点不足以得出潜在的问题的结论。进行介损测试*多能知道问题的存在。这个例子中的两台变压器有相同的介损，然后一台绝缘湿度较大（3.6%），需要现场干燥；另一台绝缘油需要被替换。IDAX能通过一个测试得到正确的结论。
•测试步骤
•IDAX 300是一个非常紧凑的设备，和外部PC共同使用。
•IDAX 350有内置电脑，也可以连接外部PCIDAX300/350提供了准确可靠地变压器、套管和电缆的绝缘状态信息。
•IDAX系统通过估算设备*长的使用寿命，从而使维护工作的成效*大化。
•IDAX 300/350比它们的前任IDAX 206更小、更轻、更快。
•IDAX 300/350保持了更好的精度，有能通过真正的AC DFR（介电频率响应，有时也称作FDS频域图谱）提供可靠的数据，能在高干扰的环境下测量。
•艺术化的软件使测试更加简单和迅速，使变压器水含量分析在20分钟左右时间内完成（30℃）。
•IDAX测量变压器绕组间绝缘各个频率下的电容和介损值。
•IDAX测量变压器利用模型将测量结果分析固体绝缘的水分含量，绝缘油的电导率/介损以及参考温度下的介损。由于和温度相关的因素已被考虑在内，测试可在任何温度下进行。
IDAX 300/350绝缘诊断分析仪应用：
•随着变压器的老化，如今的电气行业面临严峻的挑战，因为变压器的故障和之后的修复以及期间的停电造成了大量的损失。变压器已经成为电网中*关键的元件。
•可靠的监测和诊断方法的需求促使上*的专家们对新技术进行评估，从未提高电网的可靠性和*好地使用电力元件。
•IDAX是基于DFR（介电频率响应，有时也称作FDS频域图谱）的一台革命性的绝缘诊断仪器。这项技术已经在实验室应用许多年，而IDA/IDAX是*台用作现场测量的仪器（1997）。
•IDAX仪器和测量原理在过去数十年中已经被使用和证明。IDAX一个*重要的应用*是探测变压器绝缘的水含量。水会显著地加速绝缘的老化；水会产生气泡，引起灾难性的故障。
•IDAX的一项测试即可提供可靠的水分评估。这项测试可以在任何温度下进行，根据不同的绝缘温度，通常会花费20 – 40 分钟左右。
•维护或更换的决定应该建立在对绝缘状况和变压器负载情况了解的基础上。通过得到变压器、发电机和电缆可靠的诊断数据，*可*大程度上延长设备的使用寿命，从而使用户大大地降低成本。
IDAX 300/350绝缘诊断分析仪特点：
•油纸系统的水分
通过油样中的水含量来评估变压器绝缘的水含量是不可靠的，因为油和纸的温度会影响水在其中的漂移速度。对油的采样必须在相对较高的温度和平衡状态下。不幸的是这种状态对变压器来说是非常少见的，经验表明这种方法对绝缘中的水的估算结果偏大
•测试
介损与频率和温度相关的特点，所以特定温度下的频率响应是通过注入1 kHz和1-2 mHz的离散频率信号得到的。频率响应代表了变压器绝缘材料的特性，并将作进一步分析。
•模型
变压器绕组间的绝缘包含了固态和液态两部分，固态部分包含了围屏和撑条，来生成绝缘油的冷却通道。分析软件会改变所有的参数来模拟每个可能的体积。模型也采用了Arrhenius 公式来计算和补偿温度对材料的影响。IDAX软件会生成新的模型曲线，并将其与测试曲线比较，直到得到*佳的匹配。*终结果以绝缘纸板中的水含量、绝缘油电导率和20 °C参考温度下的介损来表示
•影响响应的因素
一般来说水含量对*低频和*高频的曲线有明显的影响，绝缘油电导率是中频段曲线的决定性因素，温度会使曲线左移或者右移。
•一个点是不够的
传统的介损测试在工频50/60 Hz得到一个值，这里*是IDAX和传统方法的区别。图7显示了为什么一个点不足以得出潜在的问题的结论。进行介损测试*多能知道问题的存在。这个例子中的两台变压器有相同的介损，然后一台绝缘湿度较大（3.6%），需要现场干燥；另一台绝缘油需要被替换。IDAX能通过一个测试得到正确的结论。
•测试步骤
测试准备工作和步骤和传统的介损法相同，这意味着变压器需要离线。IDAX软件在Windows XP，Vista和7上运行，使用标准的USB通信。软件通过一个测试模版指导用户，并显示接线图。夹子的彩色标记使得接线更加容易。测试可以在连线完成后马上开始，不需要像DC方式那样需要对测试样品进行放电。延伸产品IDAX 300S和IDAX 350有一个额外的电流测试通道，使其可同时完成两个*立的测试，减少测试时间。

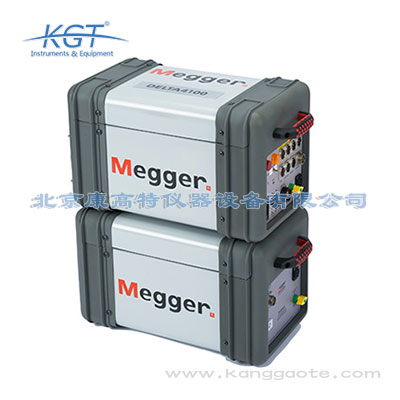

- DELTA4000系列12kV绝缘诊断系统
