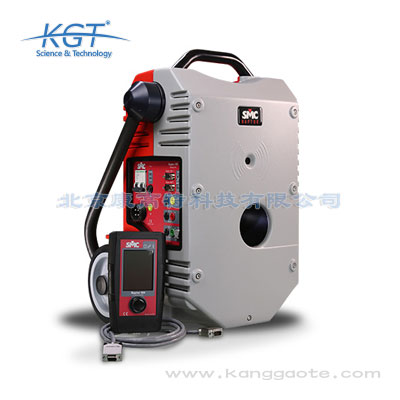

RAPTOR一次注入测试设备
RAPTOR是一台一次电流注入测试设备。
RAPTOR可以进行一次保护系统的过电流试验,CT/VT测试、接地电阻测量、单极及相过电流测试、接地网测试、重合器测试、断路器跳闸测试、绕组阻抗测量、电解质测试、罗格夫斯基线圈测试等多种测试。
RAPTOR可以实现*大15KA的电流注入，实现对保护电路的过电流测试，对新投入电气设备进行一次通流试验，对设备的安全性及完整性进行检验和判定。
- 联系方式：
- 010-68460051
- 15801365891
- 品牌介绍：
- 我们是一家领先的公司，设计、制造和销售一系列用于电气测试的电子产品和解决方案，主要在保护继电器领域以及变电站、发电厂和能源系统中调试和维护相关的测试和测量设备。 30多年来，SMC一直在开发和生产自己的产品，以新型的设计和服务质量，来满足全球客户和用户的需求。 质量是公司在各方面的基础。 一家符合ISO-9001认证的公司，符合CE标志的产品符合所有国际标准。 质量方针是由的精湛技术和卓越的品质承诺来支持的。 SMC目前在世界市场上拥有强大的业务，在全球拥有60多名代表和分销商，并在美国，欧洲，南美洲和亚洲设有分支机构。 SMC产品已经在100多个国家得到应用，帮助我们保持和运行全球客户的业务。 我们的高客户忠诚度的保证，来自于高质量的产品。 我们的技术团队通过我们长期的经验积累和专家建议，为客户和分销商的网络提供支持。 我们不断开发电力系统测试领域的革命性新产品，重点是使所有客户的工作变得更轻松。 设计和创新在我们的DNA之中，方案创新反映了我们的存在。
- 了解更多>>
- 产品特点
- 技术参数
- 相关产品
RAPTOR一次注入测试设备简介：
•RAPTOR操作便捷、适用性强。

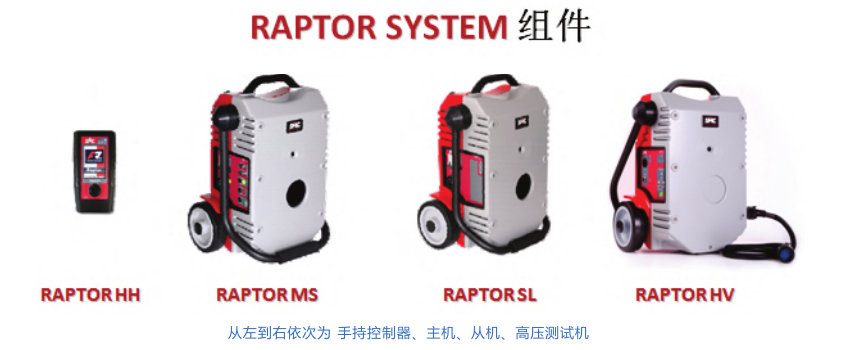

•RAPTOR初始购买可仅购买主机，可根据需求添加从机，环通技术避免了接线的烦恼，从机与主机之间无线连接，消除电缆限制。
•RAPTOR小巧轻便易于运输。
•RAPTOR凭手持控制器*可实现测量操作，数据可存储并下载到PC端。
RAPTOR一次注入测试设备特点：
•强大的输出能力，*高可以提供15000A的电流输出

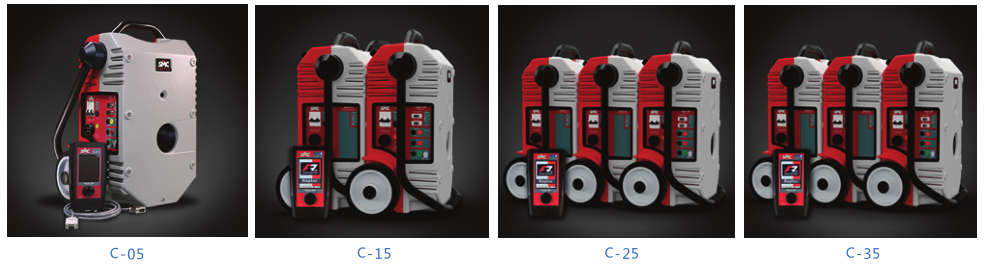

•RAPTOR适用性强，初次购买可以只购买主机，可以随时扩展从机来满足对测试的不同需求，每个从机大约可以增加主机两倍的功率
•环通技术! 测试仪不需要连接，简单的添加匝数便可以产生数倍的电流
•IrDA界面，无线连接到从属机上，节省了设置时间
•小巧轻便，主机重35公斤，带有车轮和把手，更加便捷容易运输
•输出稳定，负载变化不影响输出，可以快速稳定的调节
•手持控制器方便易操作，大屏可触控操作屏，在室内或阳光直射下清晰可见
•操作简单，单人即可操作测试设备，用户可以在测试和测试间断期间处理待测设备
•RAPTOR可提供多种测试，满足用户的不同需求
•测试数据可以存储在手持控制器中，并在办公室下载到PC端，做进一步的处理
RAPTOR一次注入测试设备应用:
•变电站
•初次运行电力设施保护系统的过电流测试
•变电站中绕组阻抗测试以及CT/VT测试
•RAPTOR操作便捷、适用性强。
•RAPTOR初始购买可仅购买主机，可根据需求添加从机，环通技术避免了接线的烦恼，从机与主机之间无线连接，消除电缆限制。
•RAPTOR小巧轻便易于运输。
•RAPTOR凭手持控制器*可实现测量操作，数据可存储并下载到PC端。
RAPTOR一次注入测试设备特点：
•强大的输出能力，*高可以提供15000A的电流输出
•RAPTOR适用性强，初次购买可以只购买主机，可以随时扩展从机来满足对测试的不同需求，每个从机大约可以增加主机两倍的功率
•环通技术! 测试仪不需要连接，简单的添加匝数便可以产生数倍的电流
•IrDA界面，无线连接到从属机上，节省了设置时间
•小巧轻便，主机重35公斤，带有车轮和把手，更加便捷容易运输
•输出稳定，负载变化不影响输出，可以快速稳定的调节
•手持控制器方便易操作，大屏可触控操作屏，在室内或阳光直射下清晰可见
•操作简单，单人即可操作测试设备，用户可以在测试和测试间断期间处理待测设备
•RAPTOR可提供多种测试，满足用户的不同需求
•测试数据可以存储在手持控制器中，并在办公室下载到PC端，做进一步的处理
RAPTOR一次注入测试设备应用:
•变电站
•初次运行电力设施保护系统的过电流测试
•变电站中绕组阻抗测试以及CT/VT测试
| 技术参数: Raptor系统 | |
| RAPTOR-MS(values @240 Vac, 50 Hz, 1 turn sec. 960 mm 2 , 每边测量线25cm） | |
| 高电流输出 | |
| 输出电流 | 输出电压 |
| 无加载 V (0% Imax) | 0 - 1.20 Vac - 持续 |
| 3.8 KAac (30% Imax) | 0 - 0.81 Vac - 持续 |
| 7.5 KAac (60% Imax) | 0 - 0.42 Vac - 3 min |
| 13 KAac (Imax) | 0 - 0.22 Vac - 3 s |
| 无加载分辨率 | 25 uVac |
| 输出频率 | 20 - 400 Hz（功率降低应用于50> f> 60 Hz） |
| 低电流输出（与高电流输出不同时） | |
| 输出电流 | 0 - 35 Aac (0 – 9 Aac 持续) |
| 电压输出 | 0 - 200 Vac |
| 输出频率 | 20 - 400 Hz（功率降低应用于50> f> 60 Hz） |
| 隔离输出 | Yes |
| 保护 | 熔断器 |
| 测量 | |
| 次级电流（高电流输出） | |
| 范围 | 0 - 1/0 - 15 KAac |
| 分辨率 | 1 Aac, 10 Aac |
| 准确性 | ±0.2% of the value ±0.2% of the range |
| 相角 | ±0.25º |
| 电流表/低电平电压表 | |
| 电流表范围 | 0 - 0.2 / 0 - 2 / 0 - 20 Aac |
| 电流表分辨率 | 0.1 mAac, 1 mAac, 10 mAac |
| 电流表阻抗 | <10 mΩ |
| 电压表范围 | 0 - 30 mVac, 0 - 0, 3 Vac, 0 - 3 Vac |
| 电压表分辨率 | 0.015 mVac, 0.15 mVac, 1.5 mVac |
| 电压表阻抗 | >3000 KΩ |
| 频率范围 | 20 - 400 Hz |
| 准确性 | ±0.1% of the value ±0.1% of the range |
| 相角 | ±0.25º |
| 隔离输入 | Yes |
