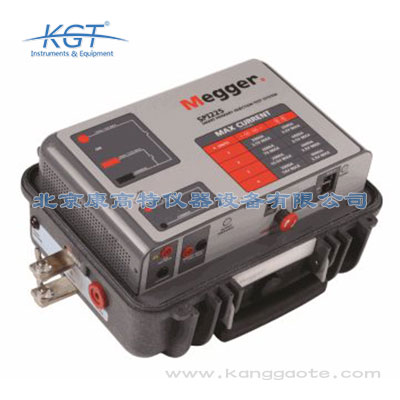

SPI225智能一次注入测试系统
SPI225是一款大电流测试系统，适用于变电站所需的各种不同的大电流测试应用，包括对过流继电器、断路器、电机过载和电流互感器进行的测试。
SPI225是*大电流测试系统，允许用户输入预先设定的电流，随后，SPI 系统会生成并控制该电流，而无需使用电流脉冲的形式对试样进行预热。
- 联系方式：
- 010-68460051
- 15801365891
- 品牌介绍：
- Megger有限公司成立于1889年，是专业制造电力测试设备和电力系统测量仪器的公司。Megger是目前世界上电力测试和测量领域最大的制造商，在英国、美国、瑞典、德国设有5个制造工厂，在170多个国家设有销售代理。如今在中国的上海和香港设有办事处。 公司最初以绝缘测试仪而闻名，如今还提供以下领域的测试仪器：变压器测试、断路器测试、继保测试、电缆故障定位、接地测试、低电阻测试、电能质量、电线系统、万用表、钳表等。
- 了解更多>>
- 产品特点
- 技术参数
- 相关产品
SPI225智能一次注入测试系统简介：
•SPI225是一款大电流测试系统，适用于变电站所需的各种不同的大电流测试应用，包括对过流继电器、断路器、电机过载和电流互感器进行的测试。
•SPI225是*大电流测试系统，允许用户输入预先设定的电流，随后，SPI 系统会生成并控制该电流，而无需使用电流脉冲的形式对试样进行预热。
•SPI225系统还具有一种独特的功能，通过自动调节触发角，无论任何负载都可以在电流过零点施加电流。这将消除所断路器存在的直流偏移，用户也无需根据不同的负载和断路器手动地跳闸触发角。
•SPI225为全自动和/或手动控制。智能触摸界面“STVI”允许用户手动控制设备，也可执行自动测试。
•SPI225设备也可由电脑控制，进行全自动测试并生成报告。
SPI225智能一次注入测试系统特点：
•输出电流高达2000A
•同类型中小巧的大电流测试系统
•市场上*无需自耦变压器控制的设备
•可调节输出电流
•SPI225适用于开关设备调试、断路器、CT 调试、接地网和继电器测试
•软件包含上千个断路器的TCC曲线
SPI225智能一次注入测试系统应用领域：
•SPI225是一款常见的大电流测试设备，能够执行大电流调试测试以及对低压塑壳断路器进行测试。单个SPI225适用于测试额定电流高达225A的低压塑壳断路器。
•SPI225是小巧、轻便的大电流测试系统，适用于开关设备、电流互感器、接地故障保护系统和许多其它大电流测试应用。
•SPI225是一款大电流测试系统，适用于变电站所需的各种不同的大电流测试应用，包括对过流继电器、断路器、电机过载和电流互感器进行的测试。
•SPI225是*大电流测试系统，允许用户输入预先设定的电流，随后，SPI 系统会生成并控制该电流，而无需使用电流脉冲的形式对试样进行预热。
•SPI225系统还具有一种独特的功能，通过自动调节触发角，无论任何负载都可以在电流过零点施加电流。这将消除所断路器存在的直流偏移，用户也无需根据不同的负载和断路器手动地跳闸触发角。
•SPI225为全自动和/或手动控制。智能触摸界面“STVI”允许用户手动控制设备，也可执行自动测试。
•SPI225设备也可由电脑控制，进行全自动测试并生成报告。
SPI225智能一次注入测试系统特点：
•输出电流高达2000A
•同类型中小巧的大电流测试系统
•市场上*无需自耦变压器控制的设备
•可调节输出电流
•SPI225适用于开关设备调试、断路器、CT 调试、接地网和继电器测试
•软件包含上千个断路器的TCC曲线
SPI225智能一次注入测试系统应用领域：
•SPI225是一款常见的大电流测试设备，能够执行大电流调试测试以及对低压塑壳断路器进行测试。单个SPI225适用于测试额定电流高达225A的低压塑壳断路器。
•SPI225是小巧、轻便的大电流测试系统，适用于开关设备、电流互感器、接地故障保护系统和许多其它大电流测试应用。
| 输入 | |||
| Model | 输入电压 | 输入电流 | 输入频率 |
| SPI225 | 120 +10% -5% | 15A | 50/60 |
|
|
240 +10% -5% | 8A | 50/60 |
| 输出 | |||
| 输出量程 | |||
| 在以下三个量程内都可以连续输出，并且输出可调，以满足不同的测试回路阻抗： |
0 - 500 A，高达3.5V 0 - 125 A，高达14 V 0 - 25 A，高达70 V |
||
| 输出能力 | |||
| 额定电流的百分比 | 输出时间 | 关断时间 | |
| 100% (1倍) | 30 分钟 | 30 分钟 | |
| 200% (2倍) | 3 分钟 | 8 分钟 | |
| 300% (3倍) | 30 秒 | 4 分钟 | |
| 400% (4倍) | 7 秒 | 2 分钟 | |
| 仪器能够输出超过量程数倍的电流，前提是仪器的输出电压能够在负载中形成如此大的电流。 | |||
| SPI225能够测试额定电流为225A的热保护装置的延时特性，推荐使用三倍额定电流值也就是675A进行测试。对于瞬间跳闸的测试，225A额定电流的塑壳断路器需要的测试电流是2000A。 | |||
| 由于输出电流的幅值会受到负载回路阻抗加测试线的阻抗的影响，所以用户必须确定仪器的输出电压是否能在试品中形成所需的电流。 | |||
| 电流表（数字式） | |
| 运行模式 | 存储连续 |
| 数字显示 | 5位，自动量程 |
| 量程 | 1.0000 A - 99.999 kA |
| 电流表整体误差 | 连续电流，读数的±1% |
| 精度 | 有效值脉冲，读数的±1.5% |
| 计时器量程 | |
| 数字显示 | 5位，自动量程 |
| 量程 | 0.001 - 99999s 0.01 - 99999个周期 |
| 精度 | 读数的±1% |
| Digital Voltmeter | |
| 数字显示 | 5位，自动量程 |
| 量程 | 0.01 - 600.00 V |
| 精度 | 读数的±1% |
| 通信端口 |
2个以太网端口， 1个USB端口， 内置蓝牙 |
| 尺寸 |
14.2 W x 7.6 H x 12.0 D in. (360 W x 194 H x 305 D mm) |
| 重量 | 44.0 lb. (20 kg) |
| 温度和湿度 | |
| 运行 | 0 ºC - 50 ºC |
| 存储 | -30 ºC - 70 ºC |
| 湿度 | 0 - 90% 不凝结 |
| 符合标准 | |
| 安全规程 | CSA, CE, IEC 61010 |
