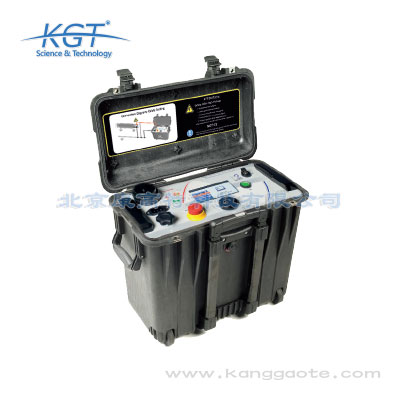

HV45-4 VLF高压检测装置
HV45-4用于对中压电缆进行检测和诊断。它可以作VLF和DC检测，电缆绝缘护套检测，电缆护套缺陷定位模式和泄漏电流校正。
- 联系方式：
- 010-68460051
- 15801365891
- 品牌介绍：
- 包括其b2高压事业部在内的b2 electronic GmbH有限公司是一个在国际上开展业务活动的公司，开发、制造和销售适合于实际应用的便于电缆检测、电缆诊断和现场油检测的高压设备。 在现场检测工程中的几十年的开发经验，对能源供应商需求的深入理解以及持续改善的意愿确保公司有持续获得成功的能力。 在创新、低重量、尺寸紧凑和便于使用方面，b2系统是世界上的标杆，经受了世界各地的能源供应商的考验。 b2和其客户之间有持续的对话，收集客户们的建议和需求，并将这些建议和需求和b2的愿景相结合开发新的产品。 通过在整个业务过程中的全面、经过认证的质量管理，b2确保其创意的实施客户满意度。 冗余安全特征例如双放电设备和内置逆向电压保护确保安全性。HVA高电压发生器为连续使用而设计，通过旋钮控制界面而易于操作，在设计上极度牢固耐用，满足在现场应用的所有各种要求。 在中电压网络中，VLF电缆检测是一种检测电缆状况的标准化、先进的检测方法，因为较老的DC检测方法在检测陈旧的挤出型绝缘电缆时，往往造成电缆绝缘层的损坏，从而使电缆不能再继续使用。 在超过12年的时期内，b2 electronic GmbH公司一直在开发和制造用于检测和诊断的VLF高压系统，为全球各地的电力及相关工业提供产品。 紧凑的设计、无与伦比的HV输出和重量比是市场中独有的，这使b2的高压发生器在各种电压级别中的产品都是重量轻的设备。 先进的电力电子装置、大量的创新的用户界面确保了产品的竞争能力。
- 了解更多>>
- 产品特点
- 技术参数
- 相关产品
HV45-4 VLF高压检测装置简介：
•新 — HV45-4可以作新近引入的完全监控耐压检测 (MWT)，这是一种耐压检测，符合IEEE 400.2-2013的检测。
•性能 — HV45-4在尺寸、重量 (36 kg) 和性能 (*大10 µF) 有杰出的性能。干性设计（内部不含油）使仪器几乎免维护。
•安全性 — HV45-4带有两个彼此*立的接地设备（电子和机械放电）和一个12 kV回授保护系统，对操作员和仪器起到保护作用。

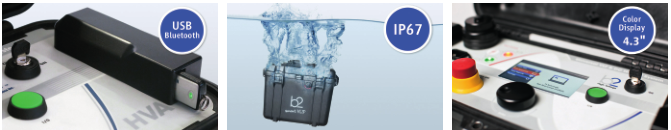

•现场使用 — HV45-4防水、牢固耐用的壳体的保护类型为IP67，在运输的过程中不需要采用额外的运输箱。
•连接性 — HV45-4在工作现场不需要外部计算机。所有检测结果都可以在检测之后用USB或者Bluetooth下载，然后用PC作进一步的分析和创建报告。
另有HV45-5 VLF高压检测装置 带内置Tan Delta诊断有售
HV45-4 VLF高压检测装置特点：
•VLF和DC输出
•Tan Delta诊断 (TD)（HV45-5功能）
•Leakage Guard ®
•完全监控耐压检测 (MWT)
•绝缘护套检测
•绝缘护套缺陷定位模式
•真空瓶检测
•用部分放电系统升级
•绝缘检测
HV45-4 VLF高压检测装置特征：
•输出电压45 kV peak , 32 kV rms
•纯正弦波电压(不受负载影响)
•内部TD测量有高精度 (1 x 10 -4 )
•Tan Delta测量有不同的频率 (0.01 – 0.1 Hz)（HV45-5功能）
•Leakage Guard® -泄漏电流校正
•输出电流60 mA*大。
•高检测能力10 µF
•紧凑结构，重量很轻 (36 kg)
•保护类型 IP67 (在盖子合上时)
•完全保护 — 几乎不可破损，外壳防水、防尘、防锈蚀
•大型彩色显示器 (4.3”)
•USB和Bluetooth连接
•电缆检测根据：IEC60502-2:2015, IEEE 400.2-2004,CENELEC HD 620/621,IEEE400.2-2013等
•可编程检测序列
•可用部分放电诊断系统(可选项)升级
•内置12kV瞬变保护(50 Hz)
•双放电设备 (DDD®),两个内置自动放电设备
•容易更换的HV电缆
•直观菜单操作
•电缆绝缘护套缺陷定位 (和接地缺陷定位器连用) 1
•真空瓶检测
•绝缘检测
HV45-4 VLF高压检测装置可选项
•部分放电
•诊断系统 PD60-2
HV45-4 VLF高压检测装置供货内容
•HV45-4检测设备Leakage Guard ®
•PC软件 - b2 ControlCenter
•5 m HV电缆
•电线和接地线
•配件包
•USB盘
•使用手册
•新 — HV45-4可以作新近引入的完全监控耐压检测 (MWT)，这是一种耐压检测，符合IEEE 400.2-2013的检测。
•性能 — HV45-4在尺寸、重量 (36 kg) 和性能 (*大10 µF) 有杰出的性能。干性设计（内部不含油）使仪器几乎免维护。
•安全性 — HV45-4带有两个彼此*立的接地设备（电子和机械放电）和一个12 kV回授保护系统，对操作员和仪器起到保护作用。
•现场使用 — HV45-4防水、牢固耐用的壳体的保护类型为IP67，在运输的过程中不需要采用额外的运输箱。
•连接性 — HV45-4在工作现场不需要外部计算机。所有检测结果都可以在检测之后用USB或者Bluetooth下载，然后用PC作进一步的分析和创建报告。
另有HV45-5 VLF高压检测装置 带内置Tan Delta诊断有售
HV45-4 VLF高压检测装置特点：
•VLF和DC输出
•Tan Delta诊断 (TD)（HV45-5功能）
•Leakage Guard ®
•完全监控耐压检测 (MWT)
•绝缘护套检测
•绝缘护套缺陷定位模式
•真空瓶检测
•用部分放电系统升级
•绝缘检测
HV45-4 VLF高压检测装置特征：
•输出电压45 kV peak , 32 kV rms
•纯正弦波电压(不受负载影响)
•内部TD测量有高精度 (1 x 10 -4 )
•Tan Delta测量有不同的频率 (0.01 – 0.1 Hz)（HV45-5功能）
•Leakage Guard® -泄漏电流校正
•输出电流60 mA*大。
•高检测能力10 µF
•紧凑结构，重量很轻 (36 kg)
•保护类型 IP67 (在盖子合上时)
•完全保护 — 几乎不可破损，外壳防水、防尘、防锈蚀
•大型彩色显示器 (4.3”)
•USB和Bluetooth连接
•电缆检测根据：IEC60502-2:2015, IEEE 400.2-2004,CENELEC HD 620/621,IEEE400.2-2013等
•可编程检测序列
•可用部分放电诊断系统(可选项)升级
•内置12kV瞬变保护(50 Hz)
•双放电设备 (DDD®),两个内置自动放电设备
•容易更换的HV电缆
•直观菜单操作
•电缆绝缘护套缺陷定位 (和接地缺陷定位器连用) 1
•真空瓶检测
•绝缘检测
HV45-4 VLF高压检测装置可选项
•部分放电
•诊断系统 PD60-2
HV45-4 VLF高压检测装置供货内容
•HV45-4检测设备Leakage Guard ®
•PC软件 - b2 ControlCenter
•5 m HV电缆
•电线和接地线
•配件包
•USB盘
•使用手册
| HV45-4 | |
| 货号 | SH0261 |
| 输入电压 | 100 – 230 V, 50/60 Hz, 1200 VA |
| 输出电压 |
正弦波 0 – 45 kV peak, 32 kV rms DC ± 0 – 45 kV 方波 0 - 45 kV 精度 ± 1% 分辨率 0.1 kV |
| 输出电流 | 0 – 60 mA (分辨率 1 µA) | 精度：±1% |
| 输出频率 | 0.01 … 0.1 Hz 步进 0.01 Hz (默认 0.1 Hz) - 自动频率 |
| Tan Delta精度 负载 > 10 nF |
± 1 x 10 -4 Leakage Guard® — 检测和补偿泄漏电流 |
| 阻抗范围 | 0.1 MΩ…5 GΩ |
| 输出负载 | 1.0 µF @ 0.1 Hz @ 32kV rms |
| 绝缘护套检测 |
Unmax： 10 kV 动作电流： 0.1 mA – 5.0 mA |
| 绝缘护套缺陷定位 1 |
Unmax： 10 kV 脉冲/周期： 1:3 / 4 s, 1:5 / 4 s, 1:5 / 6 s, 1:9 / 6 s |
| 输出模式 |
AC (VLF) 对称和在整个范围内不受负载影响， DC (正极或者负极), Burn-/Fault Condition或者 Fault Trip Mode, 绝缘护套检测 |
| 安全性 | 50 Hz 12 kV 回授保护 / 双放电设备 (内部) |
| 内存 | 保存50个检测记录 | USB几乎没有限制 |
| 测量 | 电压和电流 (True rms 和／或 peak), 容抗，电阻，时间，闪络电压 |
| HV电缆 | 5 m带夹线钳 |
| 软件 | “b2 Control Center” (包括在内) |
| 计算机接口 |
Bluetooth 标准 USB 标准 |
| 尺寸 | 长 500 x 宽 305 x 高 457 mm (Peli Case) |
| 重量 | 36 kg |
| 环境条件 |
存放：-25°C 到 + 70°C 运行：-20°C 到 + 55°C |
| 湿度： | 5-85% 无凝结 |
