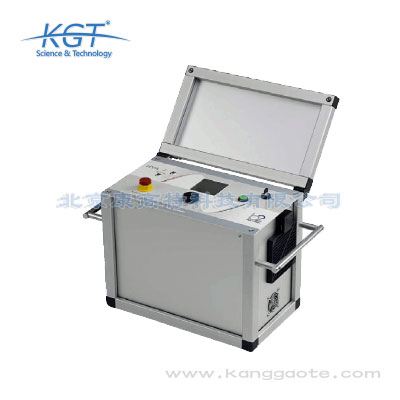

HV34-4 VLF高压检测装置
b2 hv的HV34-4 hipot是便携式0.1 Hz VLF电缆检测系统，用于检测中压电缆。
- 联系方式：
- 010-68460051
- 15801365891
- 品牌介绍：
- 包括其b2高压事业部在内的b2 electronic GmbH有限公司是一个在国际上开展业务活动的公司，开发、制造和销售适合于实际应用的便于电缆检测、电缆诊断和现场油检测的高压设备。 在现场检测工程中的几十年的开发经验，对能源供应商需求的深入理解以及持续改善的意愿确保公司有持续获得成功的能力。 在创新、低重量、尺寸紧凑和便于使用方面，b2系统是世界上的标杆，经受了世界各地的能源供应商的考验。 b2和其客户之间有持续的对话，收集客户们的建议和需求，并将这些建议和需求和b2的愿景相结合开发新的产品。 通过在整个业务过程中的全面、经过认证的质量管理，b2确保其创意的实施客户满意度。 冗余安全特征例如双放电设备和内置逆向电压保护确保安全性。HVA高电压发生器为连续使用而设计，通过旋钮控制界面而易于操作，在设计上极度牢固耐用，满足在现场应用的所有各种要求。 在中电压网络中，VLF电缆检测是一种检测电缆状况的标准化、先进的检测方法，因为较老的DC检测方法在检测陈旧的挤出型绝缘电缆时，往往造成电缆绝缘层的损坏，从而使电缆不能再继续使用。 在超过12年的时期内，b2 electronic GmbH公司一直在开发和制造用于检测和诊断的VLF高压系统，为全球各地的电力及相关工业提供产品。 紧凑的设计、无与伦比的HV输出和重量比是市场中独有的，这使b2的高压发生器在各种电压级别中的产品都是重量轻的设备。 先进的电力电子装置、大量的创新的用户界面确保了产品的竞争能力。
- 了解更多>>
- 产品特点
- 技术参数
- 相关产品
HV34-4 VLF高压检测装置简介：
•干性系统 — HV34-4检测装置是干性检测系统 — 不含有加注油的组件。这意味着维护工作量少，设计结构紧凑，重量轻，在运行时间上没有限制。
•安全性 — HV34-4带有两个彼此*立的接地设备（电子和机械放电）和一个12 kV回授保护系统，对操作员和仪器起到保护作用。
•连接性 — HV34-4在工作现场不需要外部计算机。所有检测结果都可以在检测之后用USB下载，然后用PC作进一步的分析和创建报告。
•牢固耐用的HV连接器 — HV34-4通过牢固耐用的HV连接器可以使用不同的HV检测长度，并可以快速更换电缆，或者简化升级为诊断系统的连接工作。
HV34-4 VLF高压检测装置特点：
•VLF纯正弦波电压
•VLF矩形波电压
•DC电压
•绝缘护套检测
•绝缘护套缺陷定位模式
•真空瓶检测
HV34-4 VLF高压检测装置特征：
•HV34-4输出电压24 kV rms , 34 kV peak
•HV34-4纯正弦波电压(不受负载影响)
•HV34-4输出电流15 mA*大。
•HV34-4高检测能力12 µF
•HV34-4不受限制的连续工作循环
•HV34-4电缆检测根据：CENELEC HD 620/621,IEEE400.2-2004,IEC60502-2:2014
•HV34-4可编程检测序列
•HV34-4可用部分放电升级诊断和Tan Delta系统(可选项)（HV34-5功能）
•12kV瞬变保护 (50 Hz)
•HV34-4双放电设备 (DDD®),两个内置自动放电设备
•HV34-4容易更换的HV电缆
•真空瓶检测
•HV34-4电缆绝缘护套缺陷定位 (和接地缺陷定位器连用) (不属供货内容)
•HV34-4输出电压实时示波器显示
•HV34-4击穿电压和负载检测(R 和 C)
•HV34-4电压和电流RMS数字测量
•HV34-4 PC软件 “b2 Control Center” 包括有多种不同的报告功能
HV34-4 VLF高压检测装置可选项
•外部Tan Delta诊断系统TD30（HV34-5功能）
•部分放电诊断系统 PD30-E
HV34-4 VLF高压检测装置供货内容
•HV34-4检测设备
•PC软件 - b2 ControlCenter
•HV电缆4.5 m
•电线和接地线
•USB盘
•使用手册
•干性系统 — HV34-4检测装置是干性检测系统 — 不含有加注油的组件。这意味着维护工作量少，设计结构紧凑，重量轻，在运行时间上没有限制。
•安全性 — HV34-4带有两个彼此*立的接地设备（电子和机械放电）和一个12 kV回授保护系统，对操作员和仪器起到保护作用。
•连接性 — HV34-4在工作现场不需要外部计算机。所有检测结果都可以在检测之后用USB下载，然后用PC作进一步的分析和创建报告。
•牢固耐用的HV连接器 — HV34-4通过牢固耐用的HV连接器可以使用不同的HV检测长度，并可以快速更换电缆，或者简化升级为诊断系统的连接工作。
HV34-4 VLF高压检测装置特点：
•VLF纯正弦波电压
•VLF矩形波电压
•DC电压
•绝缘护套检测
•绝缘护套缺陷定位模式
•真空瓶检测
HV34-4 VLF高压检测装置特征：
•HV34-4输出电压24 kV rms , 34 kV peak
•HV34-4纯正弦波电压(不受负载影响)
•HV34-4输出电流15 mA*大。
•HV34-4高检测能力12 µF
•HV34-4不受限制的连续工作循环
•HV34-4电缆检测根据：CENELEC HD 620/621,IEEE400.2-2004,IEC60502-2:2014
•HV34-4可编程检测序列
•HV34-4可用部分放电升级诊断和Tan Delta系统(可选项)（HV34-5功能）
•12kV瞬变保护 (50 Hz)
•HV34-4双放电设备 (DDD®),两个内置自动放电设备
•HV34-4容易更换的HV电缆
•真空瓶检测
•HV34-4电缆绝缘护套缺陷定位 (和接地缺陷定位器连用) (不属供货内容)
•HV34-4输出电压实时示波器显示
•HV34-4击穿电压和负载检测(R 和 C)
•HV34-4电压和电流RMS数字测量
•HV34-4 PC软件 “b2 Control Center” 包括有多种不同的报告功能
HV34-4 VLF高压检测装置可选项
•外部Tan Delta诊断系统TD30（HV34-5功能）
•部分放电诊断系统 PD30-E
HV34-4 VLF高压检测装置供货内容
•HV34-4检测设备
•PC软件 - b2 ControlCenter
•HV电缆4.5 m
•电线和接地线
•USB盘
•使用手册
| HV34-4 | |
| 货号 | SH0202 |
| 输入电压 | 100 – 240 V, 50/60 Hz, 400 VA |
| 输出电压 |
正弦波 0 - 34 kV peak, 24 kV rms DC ± 0 – 34 kV 方波 0 - 34 kV 精度 ± 1% 分辨率 0.1 kV |
| 输出电流 | 0 – 15 mA (分辨率 1 µA) | 精度：±1% |
| 阻抗范围 | 0.1 MΩ…5 GΩ |
| 输出频率 | 0.01 … 0.1 Hz 步进 0.01 Hz (默认 0.1 Hz) - 自动频率 |
| 输出负载 |
0.5 μF @ 0.1 Hz @ 24 kV rms 1.0 μF @ 0.05 Hz @ 24 kV rms 2.5 μF @ 0.02 Hz @ 24 kV rms 12.0 μF 最大 容抗！ 1 |
| 绝缘护套检测 |
Unmax： 10 kV 动作电流： 0.1 mA – 5.0 mA |
| 绝缘护套缺陷定位 2 |
Unmax： 10 kV 脉冲/周期: 1:3 / 4 s, 1:5 / 4 s, 1:5 / 6 s, 1:9 / 6 s |
| 输出模式 |
AC (VLF) 对称和在整个范围内不受负载影响， DC (正极或者负极), Burn-/Fault Condition或者 Fault Trip Mode, 绝缘护套检测 |
| 安全性 | 50 Hz 12 kV 回授保护 / 双放电设备 (内部) |
| 内存 | 保存50个检测记录 | USB几乎没有限制 |
| 测量 | 电压和电流 (True rms 和／或 peak), 容抗，电阻，时间，闪络电压 |
| HV电缆 | 4.5 m带末端夹线钳 (其他可选项请洽询) |
| 软件 | “b2 Control Center” (包括在内) |
| 计算机接口 |
RS232 标准 USB 闪存盘 |
| 尺寸 | 长 430 x 宽 250 x 高 360 mm |
| 重量 | 19.5 kg |
| 环境条件 |
存放：-25°C 到 + 70°C 运行：-10°C 到 + 50°C 湿度：5-85% 无凝结 |
