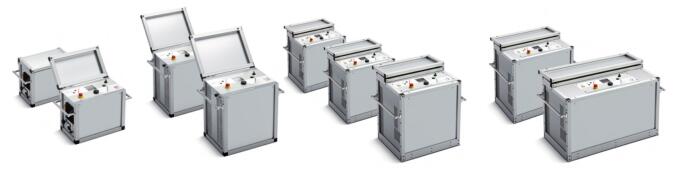

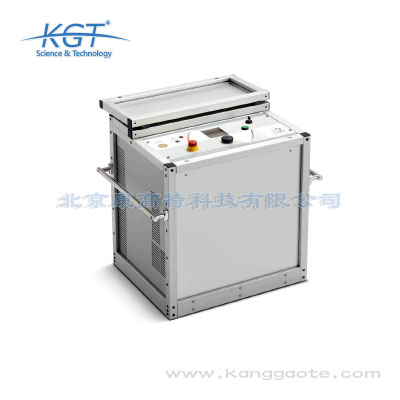

HVA34/60/90/94超低频电缆测试系统
HVA34/60/90/94是用于测试中低压电缆的真正紧凑便携的超低频测试系统。
根据GB50150-2016和IEEE400.2-2013 标准，可应用于10/25/36/38kv以下电缆的耐压测试、介质损耗、局部放电等项目的测试。
HVA34/60/90/94可通过添加介损和局放模块，以到达电缆耐压测试、外护套测试、外护套故障定位、直流测试、介质损耗测试和局放测试等多种测试功能。
同时HVA34/60/90/94是上同电压等级*轻的，*便携的超低频电缆测试设备。
- 联系方式：
- 010-68460051
- 15801365891
- 品牌介绍：
- 包括其b2高压事业部在内的b2 electronic GmbH有限公司是一个在国际上开展业务活动的公司，开发、制造和销售适合于实际应用的便于电缆检测、电缆诊断和现场油检测的高压设备。 在现场检测工程中的几十年的开发经验，对能源供应商需求的深入理解以及持续改善的意愿确保公司有持续获得成功的能力。 在创新、低重量、尺寸紧凑和便于使用方面，b2系统是世界上的标杆，经受了世界各地的能源供应商的考验。 b2和其客户之间有持续的对话，收集客户们的建议和需求，并将这些建议和需求和b2的愿景相结合开发新的产品。 通过在整个业务过程中的全面、经过认证的质量管理，b2确保其创意的实施客户满意度。 冗余安全特征例如双放电设备和内置逆向电压保护确保安全性。HVA高电压发生器为连续使用而设计，通过旋钮控制界面而易于操作，在设计上极度牢固耐用，满足在现场应用的所有各种要求。 在中电压网络中，VLF电缆检测是一种检测电缆状况的标准化、先进的检测方法，因为较老的DC检测方法在检测陈旧的挤出型绝缘电缆时，往往造成电缆绝缘层的损坏，从而使电缆不能再继续使用。 在超过12年的时期内，b2 electronic GmbH公司一直在开发和制造用于检测和诊断的VLF高压系统，为全球各地的电力及相关工业提供产品。 紧凑的设计、无与伦比的HV输出和重量比是市场中独有的，这使b2的高压发生器在各种电压级别中的产品都是重量轻的设备。 先进的电力电子装置、大量的创新的用户界面确保了产品的竞争能力。
- 了解更多>>
- 产品特点
- 技术参数
- 相关产品
为什么应用超低频进行电缆测试?
1.根据GB50150-2016规定，对于额定电压U0/U为18/30kV及以下电缆，可以用有效值为3U0的0.1Hz（超低频）电压施加15min来进行交流耐压试验。
2.根据IEEE400.2-2013，耐压试验可采用0.1Hz、3U0、15分钟的测试方法对电缆进行测试。耐压试验的同时，推荐进行介损及局放测试。
3.同时超低频设备具有体积小、能耗低、便携等特点。
HVA34/60/90/94超低频电缆测试系统应用领域：
•电网公司配网电缆
•高铁及地铁电缆
•电缆厂
•电缆安装公司
HVA34/60/90/94超低频电缆测试系统特点：
•一机多用
该仪器可配备符合IEEE400.2-2013的耐压测试和介质损耗因数诊断模块。可进行电缆交直流耐压测试、外护套测试及故障定位等多种测试。
•强大的输出
输出电压峰值可达34/62/90/94kV，有效值可达24/44/64/66KV。与同品类仪器相比，电容*大12/10/10/10μF，可测试更长距离电缆。输出电流*大可达15/40/65/65mA，比同类仪器所需测试时间更短。
•无限制运行时间
HVA系列超低频测试系统可对电缆进行连续测量。而同品类仪器在连续工作1小时后，需要将仪器停机散热2小时。
•可视化软件
所有的结果可以通过USB或蓝牙进行下载、编辑并生成报告。软件具有图形分析功能，可以更加直观地读取测试结果并与之前测试结果生成对比。
•DDD安全系统
仪器具有两个*立的接地装置（电子和机械放电），确保仪器运行时电源被意外切断，也能使仪器放电，保证操作人员的安全。
•返回电压保护
防止测试过程中电缆突然上电对人员造成伤害。当仪器检测到外部电压大于100V时，自动切断电源并有红色指示灯指示，保证操作人员安全。
•运输方便
在尺寸，重量（19.5 /57/127/128kg）方面都具有突出特点，便于现场测试及运输。
•高清显示屏
具有高清的显示屏(4,3")，可以轻松读取测试结果。
•干性系统
仪器内部无油填充部件，方便用户日常的维护及运输。
•系统可升级
可根据用户的需要添加介损和局部放电测试模块，同时进行电缆耐压、局部放电、介质损耗因数测试。
HVA34/60/90/94配置
•标配：主机，高压线，电源线，接地线，电脑连接线，出厂证书，说明书，U盘（内含电脑软件）
可选配介损和局放模块：
1.根据GB50150-2016规定，对于额定电压U0/U为18/30kV及以下电缆，可以用有效值为3U0的0.1Hz（超低频）电压施加15min来进行交流耐压试验。
2.根据IEEE400.2-2013，耐压试验可采用0.1Hz、3U0、15分钟的测试方法对电缆进行测试。耐压试验的同时，推荐进行介损及局放测试。
3.同时超低频设备具有体积小、能耗低、便携等特点。
HVA34/60/90/94超低频电缆测试系统应用领域：
•电网公司配网电缆
•高铁及地铁电缆
•电缆厂
•电缆安装公司
HVA34/60/90/94超低频电缆测试系统特点：
•一机多用
该仪器可配备符合IEEE400.2-2013的耐压测试和介质损耗因数诊断模块。可进行电缆交直流耐压测试、外护套测试及故障定位等多种测试。
•强大的输出
输出电压峰值可达34/62/90/94kV，有效值可达24/44/64/66KV。与同品类仪器相比，电容*大12/10/10/10μF，可测试更长距离电缆。输出电流*大可达15/40/65/65mA，比同类仪器所需测试时间更短。
•无限制运行时间
HVA系列超低频测试系统可对电缆进行连续测量。而同品类仪器在连续工作1小时后，需要将仪器停机散热2小时。
•可视化软件
所有的结果可以通过USB或蓝牙进行下载、编辑并生成报告。软件具有图形分析功能，可以更加直观地读取测试结果并与之前测试结果生成对比。
•DDD安全系统
仪器具有两个*立的接地装置（电子和机械放电），确保仪器运行时电源被意外切断，也能使仪器放电，保证操作人员的安全。
•返回电压保护
防止测试过程中电缆突然上电对人员造成伤害。当仪器检测到外部电压大于100V时，自动切断电源并有红色指示灯指示，保证操作人员安全。
•运输方便
在尺寸，重量（19.5 /57/127/128kg）方面都具有突出特点，便于现场测试及运输。
•高清显示屏
具有高清的显示屏(4,3")，可以轻松读取测试结果。
•干性系统
仪器内部无油填充部件，方便用户日常的维护及运输。
•系统可升级
可根据用户的需要添加介损和局部放电测试模块，同时进行电缆耐压、局部放电、介质损耗因数测试。
HVA34/60/90/94配置
•标配：主机，高压线，电源线，接地线，电脑连接线，出厂证书，说明书，U盘（内含电脑软件）
可选配介损和局放模块：
| 型号 | 介损模块 | 局放模块 |
| HVA34 | TD30 | PD30-E |
| HVA60 | TD60、PDTD60-2 | PD60-2、PDTD60-2 |
| HVA90 | TD90-MC、PDTD90 | PD90-2、PDTD90-2 |
| HVA94 | TD90-MC |
|
| HVA系列 | HVA34 | HVA60 | HVA90 | HVA94 |
|
输出电压 - VLF 正弦波 - DC - VLF 方波 |
34 kV, 24 kV rms ± 34 kV 34 kV |
62 kV, 44 kV rms ± 60 kV 60 kV |
90 kV, 64 kV rms ± 90 kV 90 kV |
94 kV, 66 kV rms ± 90 kV 90 kV |
| 输出电流 最大 | 15 mA | 40 mA | 65 mA | 65 mA |
| 输出负载 |
0,5 µF @ 0.1 Hz @ 24 kV rms |
1 µF @ 0.1 Hz @ 44 kV rms |
1 µF @ 0.1 Hz @ 61 kV rms |
0.85 µF @ 0.1 Hz @ 66 kV rms |
| 最大容抗 | 12,0 µF | 10,0 µF | 10,0 µF | 10,0 µF |
| 输出模式 | AC (VLF) 对称， 在全范围内不受载荷影响，DC （正极或负极）， 烧穿/故障测试，电缆护套检测 | |||
| DDD ® - 双放电设备 | √ | √ | √ | √ |
| 50 Hz - 12 kV 回授保护 | √ | √ | √ | √ |
| USB /Bluetooth | √ / × | √ / × | √ / × | √ / × |
| 尺寸 长 x 宽 x 高 (mm) | 430 x 250 x 360 mm | 450 x 340 x 520 mm | 545 x 445 x 610 mm | 650 x 445 x 610 mm |
| 重量 | 19,5 kg | 57 kg | 127 kg | 128 kg |
