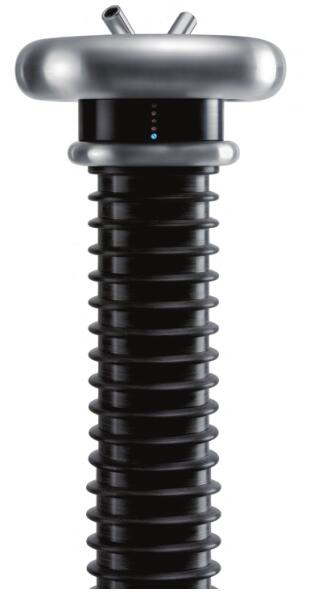

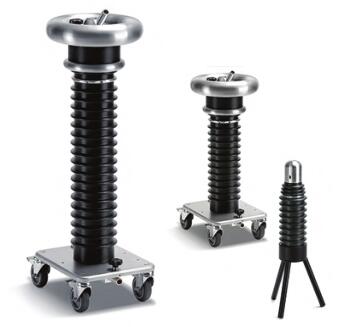

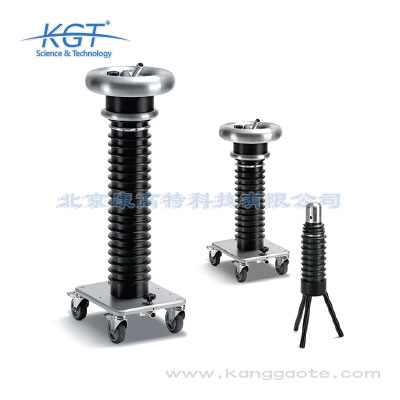

TD30/TD60/TD90-MC介质损耗诊断系统
Bb2HV介质损耗诊断系统是需要搭配b2超低频电缆测试系统使用的，用于测试电缆介质损耗因数的模块。
非常适合电缆绝缘层老化状态评价。
对于电缆“水树枝”的检测尤其有效。
在进行介质损耗诊断的同时，可以选配局部放电测试系统进行测量，节省大量时间。
超紧凑的设计，方便现场测量。
- 联系方式：
- 010-68460051
- 15801365891
- 品牌介绍：
- 包括其b2高压事业部在内的b2 electronic GmbH有限公司是一个在国际上开展业务活动的公司，开发、制造和销售适合于实际应用的便于电缆检测、电缆诊断和现场油检测的高压设备。 在现场检测工程中的几十年的开发经验，对能源供应商需求的深入理解以及持续改善的意愿确保公司有持续获得成功的能力。 在创新、低重量、尺寸紧凑和便于使用方面，b2系统是世界上的标杆，经受了世界各地的能源供应商的考验。 b2和其客户之间有持续的对话，收集客户们的建议和需求，并将这些建议和需求和b2的愿景相结合开发新的产品。 通过在整个业务过程中的全面、经过认证的质量管理，b2确保其创意的实施客户满意度。 冗余安全特征例如双放电设备和内置逆向电压保护确保安全性。HVA高电压发生器为连续使用而设计，通过旋钮控制界面而易于操作，在设计上极度牢固耐用，满足在现场应用的所有各种要求。 在中电压网络中，VLF电缆检测是一种检测电缆状况的标准化、先进的检测方法，因为较老的DC检测方法在检测陈旧的挤出型绝缘电缆时，往往造成电缆绝缘层的损坏，从而使电缆不能再继续使用。 在超过12年的时期内，b2 electronic GmbH公司一直在开发和制造用于检测和诊断的VLF高压系统，为全球各地的电力及相关工业提供产品。 紧凑的设计、无与伦比的HV输出和重量比是市场中独有的，这使b2的高压发生器在各种电压级别中的产品都是重量轻的设备。 先进的电力电子装置、大量的创新的用户界面确保了产品的竞争能力。
- 了解更多>>
- 产品特点
- 技术参数
- 相关产品
TD30/TD60/TD90-MC介质损耗诊断系统应用领域：
•电网公司配网电缆
•高铁及地铁电缆
•电缆厂
•电缆安装公司
TD30/TD60/TD90-MC介质损耗诊断系统特点：
•对“水树枝”检测效果好
在对于电缆绝缘层老化状态的评价过程中，对于“水树枝”的检测尤为有效。
•节省检测时间
在进行介质损耗因数测试的同时，可以选配局部放电测试系统，进行局部放电试验，大大节省了测试所需时间。
•超轻巧紧凑设计
重量轻、设计紧凑，便于现场的测试以及运输。
•可测试非常短电缆
电缆电容>500pF的电缆都可以应用b2HV介质损耗诊断系统进行测量。
•操作简便
没有复杂的布线，报告全自动输出，无需特殊培训*可轻松掌握。
•蓝牙传输
避免了多余传输线带来的困扰，适用于多种环境的现场测试。
•可视化软件

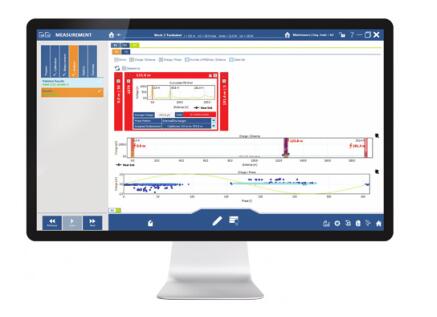

下载数据可应用自带分析软件“TD Control Center”的诊断报告，图形化显示测量周期的各项测量值。
•电网公司配网电缆
•高铁及地铁电缆
•电缆厂
•电缆安装公司
TD30/TD60/TD90-MC介质损耗诊断系统特点：
•对“水树枝”检测效果好
在对于电缆绝缘层老化状态的评价过程中，对于“水树枝”的检测尤为有效。
•节省检测时间
在进行介质损耗因数测试的同时，可以选配局部放电测试系统，进行局部放电试验，大大节省了测试所需时间。
•超轻巧紧凑设计
重量轻、设计紧凑，便于现场的测试以及运输。
•可测试非常短电缆
电缆电容>500pF的电缆都可以应用b2HV介质损耗诊断系统进行测量。
•操作简便
没有复杂的布线，报告全自动输出，无需特殊培训*可轻松掌握。
•蓝牙传输
避免了多余传输线带来的困扰，适用于多种环境的现场测试。
•可视化软件
下载数据可应用自带分析软件“TD Control Center”的诊断报告，图形化显示测量周期的各项测量值。
| 参数 | TD30 | TD60 | TD90 |
| 输入电压 | 2 type „C“ 碱性电池或NiMH电池 | 2 type „C“ 碱性电池或NiMH电池 | 2 type „D“ alkaline cells or NiMH batteries |
|
输出电压 正弦波 频率 |
1 - 23 kV rms 0.1 Hz0.01 to 0.09 Hz 1 |
1 - 44 kV rms 0.1 Hz0.01 to 0.09 Hz 1 |
1 - 64 kV rms 0.1 Hz0.01 to 0.09 Hz 1 |
|
电压测量 分辨率 精度 |
0.1 kV rms 1 % of reading |
0.1 kV rms 1 % of reading |
0.1 kV rms 1 % of reading |
|
电流测量 分辨率 精度 |
1 μA rms 1 % of reading |
1 μA rms 1 % of reading |
1 μA rms 1 % of reading |
|
介质损耗因数测量 分辨率 精度 |
1 x 10 -6 ± 1 x 10 -4 |
1 x 10 -6 ± 1 x 10 -4 |
1 x 10 -6 ± 1 x 10 -4 |
| 负载范围 标准 | 500 pF to 10 μF | 500 pF to 10 μF | 500 pF to 10 μF |
| 尺寸 | 240 mm long x 80 mmin diameter | 450 mm long x 120 mmin diameter | L 300 x W 280 x H 790 mm |
| 重量 | 3 kg | 5 kg | 16 kg |
| 电脑传输 | 蓝牙 | 蓝牙 | 蓝牙 |
| 标准 |
EMV: IEC6100-4-2, IEC6100-4-4,EN55077; Safety: EN60950,EN50191, |
EMV: IEC6100-4-2, IEC6100-4-4,EN55077; Safety: EN60950,EN50191, |
EMV: IEC6100-4-2, IEC6100-4-4,EN55077; Safety: EN60950,EN50191, EN61010-1 |
| 环境条件 |
存放: -25°C to + 70°C 操作: -10°C to + 50°C 湿度: 5-80% non condensing |
存放: -25°C to + 70°C 操作: -10°C to + 50°C 湿度: 5-85% non condensing |
存放: -25°C to + 70°C 操作: -10°C to + 50°C 湿度: 5-80% |
