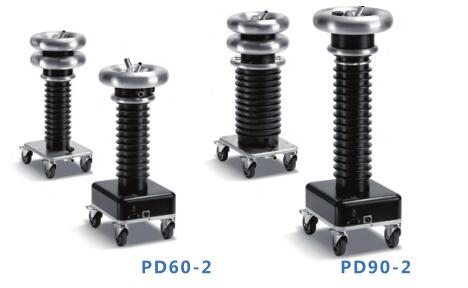

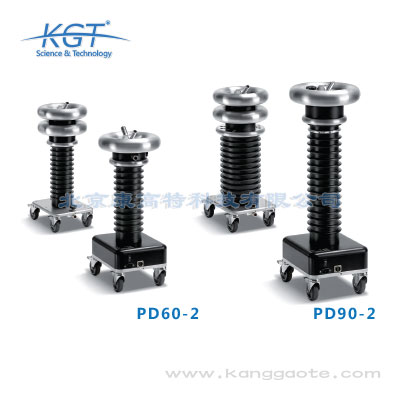

PDTD60-2/PDTD90-2局部放电和介质损耗测试系统
B2hv的中高压电缆局放诊断系统能够精确定位电缆及其连接（接头和终端）中的局放故障点并测出该故障点的局放值，由此可提前检测到由机械损坏或安装不当引起的故障。
b2电力诊断系统PDTD60-2/PDTD90-2需要与超低频高压发生器HVA60/H-VA90、HVA94组合使用，PDTD60-2/PDTD90-2产生稳定频率的正弦超低频输出电压，可测量不同长度电缆的局放和介损值。
PDTD60-2/PDTD90-2测试方法和测试过程满足IEEE400.2-2013标准要求。
- 联系方式：
- 010-68460051
- 15801365891
- 品牌介绍：
- 包括其b2高压事业部在内的b2 electronic GmbH有限公司是一个在国际上开展业务活动的公司，开发、制造和销售适合于实际应用的便于电缆检测、电缆诊断和现场油检测的高压设备。 在现场检测工程中的几十年的开发经验，对能源供应商需求的深入理解以及持续改善的意愿确保公司有持续获得成功的能力。 在创新、低重量、尺寸紧凑和便于使用方面，b2系统是世界上的标杆，经受了世界各地的能源供应商的考验。 b2和其客户之间有持续的对话，收集客户们的建议和需求，并将这些建议和需求和b2的愿景相结合开发新的产品。 通过在整个业务过程中的全面、经过认证的质量管理，b2确保其创意的实施客户满意度。 冗余安全特征例如双放电设备和内置逆向电压保护确保安全性。HVA高电压发生器为连续使用而设计，通过旋钮控制界面而易于操作，在设计上极度牢固耐用，满足在现场应用的所有各种要求。 在中电压网络中，VLF电缆检测是一种检测电缆状况的标准化、先进的检测方法，因为较老的DC检测方法在检测陈旧的挤出型绝缘电缆时，往往造成电缆绝缘层的损坏，从而使电缆不能再继续使用。 在超过12年的时期内，b2 electronic GmbH公司一直在开发和制造用于检测和诊断的VLF高压系统，为全球各地的电力及相关工业提供产品。 紧凑的设计、无与伦比的HV输出和重量比是市场中独有的，这使b2的高压发生器在各种电压级别中的产品都是重量轻的设备。 先进的电力电子装置、大量的创新的用户界面确保了产品的竞争能力。
- 了解更多>>
- 产品特点
- 技术参数
- 相关产品
PDTD60-2/PDTD90-2局部放电和介质损耗测试系统简介：
•此外，根据标准IEEE.2-2013和IEC60270要求，PDTD60-2/PDTD90-2设备还集成了TD模块，可同时进行介质损耗的测量。
•PDTD60-2/PDTD90-2轻巧便携，现场操作十分方便。
•B2电力公司的PD60-2和PDTD60-2局部放电（PD）和介质损耗（TD）诊断系统不仅可以用于中压电缆的诊断测试，还可以用于电动机和变压器的诊断测试。
PDTD60-2/PDTD90-2局部放电和介质损耗测试系统应用领域：
•电网公司配网电缆
•高铁及地铁电缆
•电缆厂
•电缆安装公司
•电力科学研究院
PDTD60-2/PDTD90-2局部放电和介质损耗测试系统特点：
•高度集成
设备集成了局放和介损两种测试模块，配备相应的b2hv超低频高压设备可完成耐压局放，介损的三位一体测试
•节省检测时间
在进行介质损耗因数测试的同时，可以进行局部放电试验，大大节省了测试所需时间
•波形
符合IEEE 400.2-2013描述的*用来测试诊断局部放电（PD）和介质损耗诊断的超低频电压波形（sin）。
•局放映射
在总电缆长度上呈现局放位置，能够对局部放电的精确定位，识别电缆绝缘，端子和接头上局放事件的精确位置。
•对“水树枝”检测效果好
在对于电缆绝缘层老化状态的评价过程中，对于“水树枝”的检测尤为有效。
•强大的软件b2Suite®
综合控制和诊断软件b2Suite®使诊断过程十分简单，操作员可按引导逐步完成整个测试流程。
•TE相位分辨率（局放模式）
对故障类型进行分类，对不同的局放类型一目了然。
•精确地局放算法
b2Suite®区分有效和无效的PD信号，然后将它们分开。这有助于用户轻松解释测试结果。
•数据库
通过综合的b2Suite®数据库可轻松分析和评估PD测量结果。 用于 归档测量的快速搜索功能和测量结果。
•测试时间短
基于b2hv系列设备进行局放测试时，只需要15分钟便可完成一次诊断检测并生成相应的诊断报告。
•双滤波器
设备具有数字和模拟滤波器，测试结果更准确。
•蓝牙传输
避免了多余传输线带来的困扰，适用于多种环境的现场测试。
•寄生频率显示
可显示寄生频率带通和带阻，防止寄生振荡的产生。
•此外，根据标准IEEE.2-2013和IEC60270要求，PDTD60-2/PDTD90-2设备还集成了TD模块，可同时进行介质损耗的测量。
•PDTD60-2/PDTD90-2轻巧便携，现场操作十分方便。
•B2电力公司的PD60-2和PDTD60-2局部放电（PD）和介质损耗（TD）诊断系统不仅可以用于中压电缆的诊断测试，还可以用于电动机和变压器的诊断测试。
PDTD60-2/PDTD90-2局部放电和介质损耗测试系统应用领域：
•电网公司配网电缆
•高铁及地铁电缆
•电缆厂
•电缆安装公司
•电力科学研究院
PDTD60-2/PDTD90-2局部放电和介质损耗测试系统特点：
•高度集成
设备集成了局放和介损两种测试模块，配备相应的b2hv超低频高压设备可完成耐压局放，介损的三位一体测试
•节省检测时间
在进行介质损耗因数测试的同时，可以进行局部放电试验，大大节省了测试所需时间
•波形
符合IEEE 400.2-2013描述的*用来测试诊断局部放电（PD）和介质损耗诊断的超低频电压波形（sin）。
•局放映射
在总电缆长度上呈现局放位置，能够对局部放电的精确定位，识别电缆绝缘，端子和接头上局放事件的精确位置。
•对“水树枝”检测效果好
在对于电缆绝缘层老化状态的评价过程中，对于“水树枝”的检测尤为有效。
•强大的软件b2Suite®
综合控制和诊断软件b2Suite®使诊断过程十分简单，操作员可按引导逐步完成整个测试流程。
•TE相位分辨率（局放模式）
对故障类型进行分类，对不同的局放类型一目了然。
•精确地局放算法
b2Suite®区分有效和无效的PD信号，然后将它们分开。这有助于用户轻松解释测试结果。
•数据库
通过综合的b2Suite®数据库可轻松分析和评估PD测量结果。 用于 归档测量的快速搜索功能和测量结果。
•测试时间短
基于b2hv系列设备进行局放测试时，只需要15分钟便可完成一次诊断检测并生成相应的诊断报告。
•双滤波器
设备具有数字和模拟滤波器，测试结果更准确。
•蓝牙传输
避免了多余传输线带来的困扰，适用于多种环境的现场测试。
•寄生频率显示
可显示寄生频率带通和带阻，防止寄生振荡的产生。
| 局部放电诊断 (PD) | PDTD60-2 | PDTD90-2 |
| 输入电压 | 110 - 240V AC, 50/60Hz | 110 - 240V AC, 50/60Hz |
|
工作电压 正弦波 频率 |
1 - 44 kV rms / 62 kV peak 0.01 … 0.1 Hz in steps of 0.01 Hz (default 0.1 Hz) - auto frequency |
1 - 64 kV rms / 90 kV peak 0.01 … 0.1 Hz in steps of 0.01 Hz (default 0.1 Hz) - auto frequency |
|
高压耦合电容器 电容 尺寸/重量 |
~ 1 nF L 330 x W 280 x H 730 mm / 20.7kg |
~ 1 nF L 330 x W 280 x H 870 mm / 24.7 kg |
|
高压滤波器 电容 尺寸/重量 |
~ 1 nF L 300 x W 280 x H 720 mm / 19.9 kg |
~ 1 nF L 300 x W 280 x H 720 mm / 19.9 kg |
| 过滤 | 数字 & 模拟 | |
| 速度范围（v / 2） | 10 - 150 m/µs | |
| 测试范围 | 100 km | |
| PD背景级别 | < 10 pC | |
| PD定位精度 | 1% | |
| PD分辨率 | 0.1 pC | 0.1 m | |
| 采样率 | 125 MHz (Version 2 - 200 MHz） | |
| 输入阻抗 | 10 kΩ / 50 pF | |
| 带宽 | 100 MHz | Analog Filter | |
| 信号放大 | 0 - 52 dB (1 channel) | 0 - 72 dB (2 channel) |
|
环境条件 存储 运行 |
-20°C to + 65°C - 5°C to + 45°C |
|
| 介质损耗诊断系统 (TD) | ||
|
操作电压 正弦 频率 测试范围 |
1 – 44 kV rms / 62kV peak 0.1 Hz - 0.01 to 0.1 Hz 1 0.1 Hz - 0.01 to 0.1 Hz 1 |
1 – 64 kV rms / 90 kV peak 0.1 x 10 -3 - 999 x 10 -3 0.1 x 10 -3 - 999 x 10 -3 |
|
介质损耗测试 分辨率 精度 |
1 x 10 -6 ± 1 x 10 -4 |
1 x 10 -6 ± 1 x 10 -4 |
|
电压测试 分辨率 精度 |
0.1 kV rms 0.50% |
0.1 kV rms 0.50% |
|
电流测试 分辨率 精度 |
1µA rms 0.50% |
1µA rms 0.50% |
| 负载范围 标准 | 500 pF to 10 µF | 500 pF to 10 µF |
| 重量和尺寸 | 并入PD耦合电容器 | 并入PD耦合电容器 |
| 控制和诊断软件b2Suite® | ||
| 特征 |
• 0,1 Hz PD和TD同时诊断 • PD诊断的自动或手动模式 • 指导诊断流程 • 综合数据库 |
|
| 控制 | b2 VLF主机控制，PD和TD诊断 | |
| 测量 | 电缆长度与PD活动，PD位置，PD映射，背景噪声，PD幅度，正弦波显示，PDIV和PDEV等... | |
| 系统要求 | MS Windows 7 / 8, 64 Bit 操作系统 | |
| 标配 | 单位（两部分），校准证书，高压电缆，电源和接地电缆，电晕屏蔽，运输箱（2），b2套件软件（1个许可证），操作手册，数据库 | |
| 其他可选 | 电脑，VLF（0.1 Hz）主机（电压源） | |
