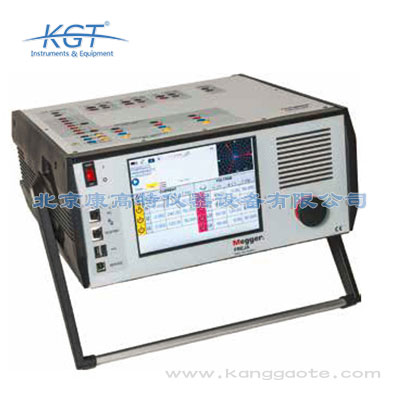

FREJA409继电保护测试系统
FREJA409是Megger继电器测试设备的新成员，它快速和易于使用。
FREJA409坚固的硬件设计是专为在广阔的温度范围的现场使用而设，带智能软件进行快速测试。
FREJA409具有兼容高电压和高电流的「智能」组合，可测试所有机电、固态和数字过流继电器，包括电压控制、电压抑制和定向过流。
- 联系方式：
- 010-68460051
- 15801365891
- 品牌介绍：
- Megger有限公司成立于1889年，是专业制造电力测试设备和电力系统测量仪器的公司。Megger是目前世界上电力测试和测量领域最大的制造商，在英国、美国、瑞典、德国设有5个制造工厂，在170多个国家设有销售代理。如今在中国的上海和香港设有办事处。 公司最初以绝缘测试仪而闻名，如今还提供以下领域的测试仪器：变压器测试、断路器测试、继保测试、电缆故障定位、接地测试、低电阻测试、电能质量、电线系统、万用表、钳表等。
- 了解更多>>
- 产品特点
- 技术参数
- 相关产品
FREJA409继电保护测试系统简介：
•FREJA409是Megger继电器测试设备的新成员，它快速和易于使用。
•FREJA409坚固的硬件设计是专为在广阔的温度范围的现场使用而设，带智能软件进行快速测试。
•FREJA409具有兼容高电压和高电流的「智能」组合，可测试所有机电、固态和数字过流继电器，包括电压控制、电压抑制和定向过流。
•带有三个电流发生器和四个电压发生器，设备为三相保护系统的调试提供了完整的三相测试系统。
•FREJA406可以提供6道电流，而FREJA409可以将电压通道转化为电流，提供9道电流。
•FREJA409发生器还可在电压和电流通道提供高功率，能测试几乎所有类型的保护继电器。
FREJA409继电保护测试系统特点：
•使用FREJA Win软件全自动测试
•使用直观的图形触摸屏作电脑操作或单*操作
•每相高电流、高功率输出（60/300 VA rms）
•FREJA409提供了3×120 A三相配置模式
•FREJA406提供了6个电流，FREJA409提供9个电流，供变压器差动测试
•IEC61850测试能力
FREJA409继电保护测试系统应用领域：
•FREJA409主要用于二次侧的测试，几乎可以测试所有的保护继电器。
FREJA409继电保护测试系统优点：
•DC电源。5到250 V DC可变输出，100 W（高达4 A）
•电流输出
FREJA403-3通道60 A，每相300 VA
FREJA406-6通道，3 × 60 A 和3 × 15 A
FREJA409-9通道，6 × 60 A 和3 × 15 A
•电压输出
FREJA403/406/409-四通道300 V，150 VA
FREJA406/409三通道可转换为每相15 A 120 VA的电流通道
•开关量输入4、5、6、7、8、9、10。提供了7个额外的监测电路。
•开关量输出4。额定值为300 V AC/DC，8 A。
•开关量输出5和6。高速，AC/DC电压额定值为400V峰值，1 A。
•开关量输出1、2和3。额定值为300 V AC/DC，8 A。
•开关量输入1、2和3.额定值5到300 V AC/DC。
•电源开关。通电时发光。
•以太网端口。PC连接的主要端口。
•IEC61850。这个端口可以用来连接IEC 61850变电站母线，进行IEC 61850设备的测试。
•USB 端口。升级和检索local人机界面的测试报告。
•服务端口。
•Local人机界面。TFT LCD，全彩触摸屏。
•拨盘。
•电源输入插座。100到240 V，50/60 Hz。
•保护接地终端。
•FREJA409是Megger继电器测试设备的新成员，它快速和易于使用。
•FREJA409坚固的硬件设计是专为在广阔的温度范围的现场使用而设，带智能软件进行快速测试。
•FREJA409具有兼容高电压和高电流的「智能」组合，可测试所有机电、固态和数字过流继电器，包括电压控制、电压抑制和定向过流。
•带有三个电流发生器和四个电压发生器，设备为三相保护系统的调试提供了完整的三相测试系统。
•FREJA406可以提供6道电流，而FREJA409可以将电压通道转化为电流，提供9道电流。
•FREJA409发生器还可在电压和电流通道提供高功率，能测试几乎所有类型的保护继电器。
FREJA409继电保护测试系统特点：
•使用FREJA Win软件全自动测试
•使用直观的图形触摸屏作电脑操作或单*操作
•每相高电流、高功率输出（60/300 VA rms）
•FREJA409提供了3×120 A三相配置模式
•FREJA406提供了6个电流，FREJA409提供9个电流，供变压器差动测试
•IEC61850测试能力
FREJA409继电保护测试系统应用领域：
•FREJA409主要用于二次侧的测试，几乎可以测试所有的保护继电器。
FREJA409继电保护测试系统优点：
•DC电源。5到250 V DC可变输出，100 W（高达4 A）
•电流输出
FREJA403-3通道60 A，每相300 VA
FREJA406-6通道，3 × 60 A 和3 × 15 A
FREJA409-9通道，6 × 60 A 和3 × 15 A
•电压输出
FREJA403/406/409-四通道300 V，150 VA
FREJA406/409三通道可转换为每相15 A 120 VA的电流通道
•开关量输入4、5、6、7、8、9、10。提供了7个额外的监测电路。
•开关量输出4。额定值为300 V AC/DC，8 A。
•开关量输出5和6。高速，AC/DC电压额定值为400V峰值，1 A。
•开关量输出1、2和3。额定值为300 V AC/DC，8 A。
•开关量输入1、2和3.额定值5到300 V AC/DC。
•电源开关。通电时发光。
•以太网端口。PC连接的主要端口。
•IEC61850。这个端口可以用来连接IEC 61850变电站母线，进行IEC 61850设备的测试。
•USB 端口。升级和检索local人机界面的测试报告。
•服务端口。
•Local人机界面。TFT LCD，全彩触摸屏。
•拨盘。
•电源输入插座。100到240 V，50/60 Hz。
•保护接地终端。
| 电阻性负载、额定电压以及+25°C ± 3°C的环境下30分钟热机后 规格有效。所有硬件数据都与实物相同。规格会在不经意间产生变 化。 | |
|
|
|
| 应用场合 | 仪器可在高压变电站和工业环境下使用 |
| 运行温度 | 0°C to +40°C (32°F to +104°F) |
| 储存和运输温度 | -25°C到+70°C (-13°F到+158°F) |
| 湿度 | 5% – 90% RH, 不凝结 |
| 海拔（操作） |
3000 m 2000米以内可满负荷操作。 在海拔大于2000米后，由于内部高温保护，负荷会有限制。 |
| CE标识 | |
| EMC | EN 61326:2006 |
| LVD | EN/IEC 61010-1:2001（第二版） |
| 常规 | |
| 电源电压 | 100 – 240 V AC, 50–60 Hz |
| 功率 | 2400 VA |
| 仪器尺寸 |
400 x 175 x 420 mm (15.7” x 6.9” x 16.5“) |
| 运输箱尺寸 |
514 x 499 x 280 mm (20” x 19.7” x 11”) |
| 仪器 (403, 406)重量 | 18 kg (39 lbs) |
| 仪器 (409)重量 | 21 kg (46 lbs) |
| 运输箱重量 | 10 kg (22 lbs) |
| 显示器 | LCD |
| 通信接口 | 以太网 |
