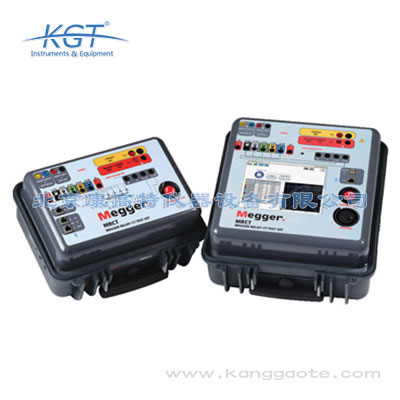

MRCT继电器和电流互感器测试仪
Megger MRCT测试设备是一个重量轻且坚固耐用的便携设备，用于自动或手动对电流互感器进行饱和度、变比、极性、绕组阻抗、去磁和绝缘测试。
MRCT提供了微机控制的可变的电压和电流输出，以及对单变比和多变比CT的精密的自动测量， 以节省时间和提高生产率。
- 联系方式：
- 010-68460051
- 15801365891
- 品牌介绍：
- Megger有限公司成立于1889年，是专业制造电力测试设备和电力系统测量仪器的公司。Megger是目前世界上电力测试和测量领域最大的制造商，在英国、美国、瑞典、德国设有5个制造工厂，在170多个国家设有销售代理。如今在中国的上海和香港设有办事处。 公司最初以绝缘测试仪而闻名，如今还提供以下领域的测试仪器：变压器测试、断路器测试、继保测试、电缆故障定位、接地测试、低电阻测试、电能质量、电线系统、万用表、钳表等。
- 了解更多>>
- 产品特点
- 技术参数
- 相关产品
MRCT继电器和电流互感器测试仪简介：
•Megger MRCT测试设备是一个重量轻且坚固耐用的便携设备，用于自动或手动对电流互感器进行饱和度、变比、极性、绕组阻抗、去磁和绝缘测试。
•MRCT提供了微机控制的可变的电压和电流输出，以及对单变比和多变比CT的精密的自动测量， 以节省时间和提高生产率。
•MRCT可直接连接到多变比CT上的所有抽头执行所有测试--饱和度、变比和极性--只需推动按键即可完成，无需改变连接。
•MRCT可以通过智能触屏界面(STVI)控制器进行控制，STVI控制器是全彩、高分辨率TFT LCD触摸屏进行控制，用户可以快速方便地使用手动测试屏进行手动或自动测试，同样也可以使用预置测试程序。
•大型彩色显示使用户在进行测试时方便地读取相关数据，并使用户能够看清电流互感器的饱和特性。
•MRCT还可以通过笔记本电脑上的PowerDB软件进行控制，无需STVI控制器。
•MRCT可在安装电流互感器的设备上对互感器进行测试，如安装互感器的变压器、油断路器或开关设备。在测试前有必须使设备与电力系统完全隔离。
MRCT继电器和电流互感器测试仪特点：
•行业领*的测试速度，采用了拥有*的多抽头同时测量技术，对于多抽头的互感器测试时间可减少20%
•提高的精度可用于计量互感器的测试
•行业中小巧、轻便的2kV二次侧电压注入设备
•集成的单相继电器测试系统
•通用的变电站二次侧电路测试，仪器可产生300 V下60 A信号
•组合测试：退磁、拐点电压、变比、饱和曲线等
•一次连线可以测试多抽头互感器的所有变比和饱和度曲线
•内置绝缘电阻测试
饱和度测试
•只需按一下按钮，MRCT 即会执行电流互感器饱和度测试并计算额定拐点。饱和度测试可在频率为 50 Hz 或 60 Hz 且电压高达 2,000 V 的情况下执行，符合 IEC 法规的要求。
•MRCT 会根据 IEEE C57.13.1、IEC 60044-1 或 IEC 60044-6 标准计算两种标准电流互感器以及专用电流互感器（例如 PX、TPS、TPX、TPY 和 TPZ）的额定拐点。执行饱和度测试时，MCRT 会在 STVI 显示屏中绘制出电流互感器饱和度曲线，并会根据所需的 IEEE 或 IEC 标准向用户提供额定拐点。很多变电站的电流互感器都包含多变比二次绕组；因此，MRCT 能够绘制并同时显示多达 10 个电流互感器饱和度曲线。
变比测试和极性测试
•MRCT可用于执行变比测试。MRCT 用于执行变比测试的方法是，将施加到二次绕组的电压与一次绕组上产生的电压作比较。例如，如果对二次绕组施加 1 V/匝的电压，一次绕组上的电压将是 1 V。更具体来说，如果 120 V 电压施加到 600:5 电流互感器（变比为 120:1）的二次绕组，一次绕组上将会产生 1 V 电压。
绕组电阻测试
•通过注入测试电压测量电流互感器绕组电阻，目的是测量直流电流和计算温度补偿电阻。
退磁
•正常工作条件和典型的绕组电阻测量可能会导致电流互感器磁化。MRCT 可以使被测电流互感器自动退磁。这种自动退磁程序很有用，可确保电流互感器饱和度测试得出正确的结果。ANSI C57.13.1 标准建议，在进行测试之前应进行退磁。
电流互感器负载
•MRCT测量相连电流互感器负载的方法是，将二次电流直接注入到不与电流互感器相连的负载。MRCT 会以 VA 和功率因数中相连负载的量级和角度测量二次电压。
绝缘电阻测试
•为确保电流互感器的二次线路做好绝缘，MRCT 系统内置了 500 V/1,000 V 绝缘电阻测试系统。这种测试可确保电流互感器的二次绕组和二次线路按照 ANSI C57.13.1 标准做好绝缘。
•MRCT还会自动切换测试导线，以执行所有必要的绝缘测试，其中包括 H-L、H-G 和 L-G 测试。
注意：应*断开所有电负载，再执行测试。
数据存储和打印
•MRCT测试系统不仅可以准确、自动地测试电流互感器，还可以将测试结果按目录分类并存储在STVI中，以便日后供软件检索。按目录分类的所有测试结果都可上传到 Megger 的 PowerDB™ Lite，以便在计算机或 STVI 上生成报告或绘制饱和度曲线。PowerDB Lite 还可与 MRCT 配合使用，且无需操作员干预，这样便组成了一个完全由计算机控制的自动测试系统。
可升级性
•MRCT可升级测试功能。MRCT 系统具有各种配置和配件，可根据新的测试需求进行升级。
