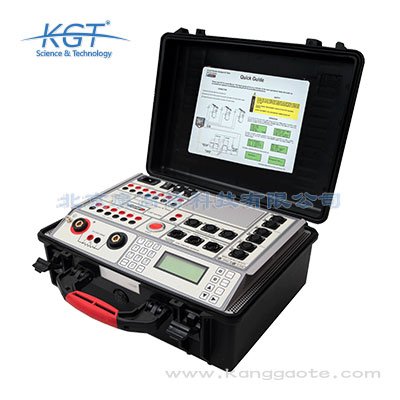

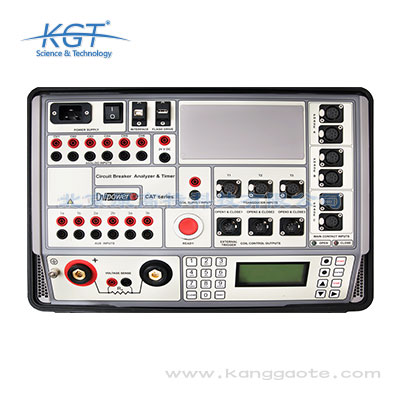

CAT126断路器分析仪和计时器

CAT126断路器分析仪和计时器简介：
•CAT126可以是单机控制或通过PC控制，来评估断路器状态的数字化仪器。
•CAT126坚固耐用的设计结合了**的技术与*新的增强功能，为中压或高压的瓷柱式断路器和落地罐式断路器安全快速检测而设计。
•CAT126用户可以选择任何想要的操作模式：关闭（C）打开（O），闭-开（CO），开闭（OC），开-关-开（OCO）。
•CAT126测试结果可以存储在仪器内部的存储器，U盘或以表格和图表的形式通过热敏打印机打印出来。

CAT126断路器分析仪和计时器特点：
•安全快速检测与BSG（双端接地）
•时间和运动测量
•12个定时通道（3X4）的主触点电阻
•6个定时通道的辅助输入
•3传感器输入通道
•4个额外的模拟输入通道
•内置微欧姆表500A
•动态电阻测量
•测试结果使用DV-WIN软件详细分析

CAT126断路器分析仪和计时器原理：
•断路器状态评估的重要组成部分，是通过*新的测试结果比较之前的测试中得到的结果
•测量值与制造商提供的规格做比较。获得测试数据可以在后期作为序列测量的参考
•为了提供准确的比较，测试需要使用相同的测试参数来进行
•在测试结果的偏差和变化可能表明该断路器状态变差
•此功能可以在DV-WIN实现测试计划和图形叠加功能
•断路器检修过程的*终结果，可通过DV-WIN软件分析和创建定制报告

CAT126断路器分析仪和计时器应用：
•可进行对所有断路器的应用程序列表：
•高达12个主触头同步定时测量（每相4个）
•包括合闸电阻（如果在电路断路器存在的话）和6辅助触点
•合闸电阻测量（如果在断路器存在的话）
•评估断路器各极间的同步性
•同时对4线圈电流的分析（3打开和1闭合线圈）
•通过图形显示的电压值评价的变电站电池状态
•位移，触头接触，超程，回弹，阻尼时间和断路器运动部件的平均速度测量
•*次跳闸测试
•静态接触电阻测量（测试电流高达500A）
•动态电阻测量（测试电流高达500A）
•在落地罐式断路器磁心去磁（CAT66D可配置）
