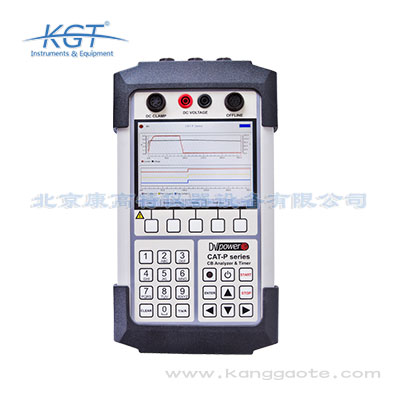

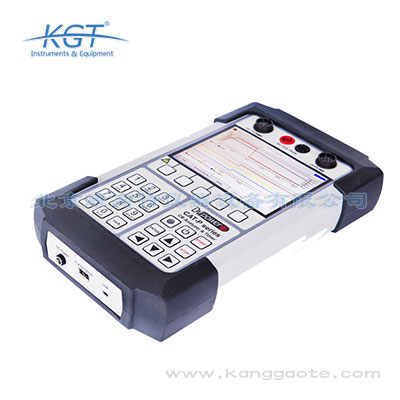

CAT-P手持式断路器机械特性分析仪

CAT-P手持式断路器机械特性分析仪特点：
•操作简单方便
•重量轻
•在线测量（首次分闸测试）
•离线测量（离线接口）
•主断口三个时间通道（3*1）
•直流电压测量
•直流电流测量
•触摸屏色彩显示 145 毫米（5.7 英寸）
•现场测试结果分析
•使用 DV-Win 软件的测试结果分析
•外部和内部电源供应

CAT-P提供了不同操作模式的简单选择：
•分闸（O）
•合闸（C）
•合闸 - 分闸（CO）
•分闸 - 合闸（O-C）
•合闸 - 分闸（C-O）
•分闸 - 合闸 - 分闸（O-C-O）
•首次分闸（O）

CAT-P是一强大的诊断工具， 可记录和分析：
•分闸，合闸线圈状态
•主断口的操作时间
•辅助断口状态及其操作时间
•断路器变电站蓄电池状态
CAT-P可显示众多的测试数据和曲线结果（记录曲线可重叠多达四条）。由此，通过对比已有的实验结果*可以在现场快速分析出潜在的缺陷。

CAT-P手持式断路器机械特性分析仪应用：
•断路器的离线和在线测试
•3个主断口的时间测量
•线圈电流测量
•以曲线的形式显示电压值，评估变电站电池状态
•在线测量（首次分闸监控测试）

主断口输入
主断口时间通道	3
每个通道检测主断口特性
合闸时	≤ 10 Ω
电阻接触范围	10 Ω – 5 kΩ （带合闸电阻的断路器）
分闸时	≥5 kΩ
计时测量分辨率	0.05ms -1s 测试时长（采样率 20kHz） 0.1ms – 2s 测试时长（采样率 10kHz）
断路器操作	合闸（C） 分闸（O） 合闸 - 分闸（C-O） 分闸 - 合闸（O-C） 分闸 - 合闸 - 分闸（O-C-O） 首次分闸测试 用户可选择任意想要的测试顺序
直流电流钳
额定电流	± 300A（有效值） ， ± 450A（峰值）
测量范围	30/300A
频率范围	0-20KHz（-3dB）
交流电流钳
测量范围	0.05A——5 A（有效值）
精度	±3% ±1 mV ( 0.05 A -0.5 A),±1.5% ±1 mV (0.5 A - 1 A), ±1% (1 A - 5 A)
直流电压测量
测量范围	± 300V
精确度	±0.5% 读数 ±0.5% 满量程
保证精度	±1% 读数 ±1% 满量程

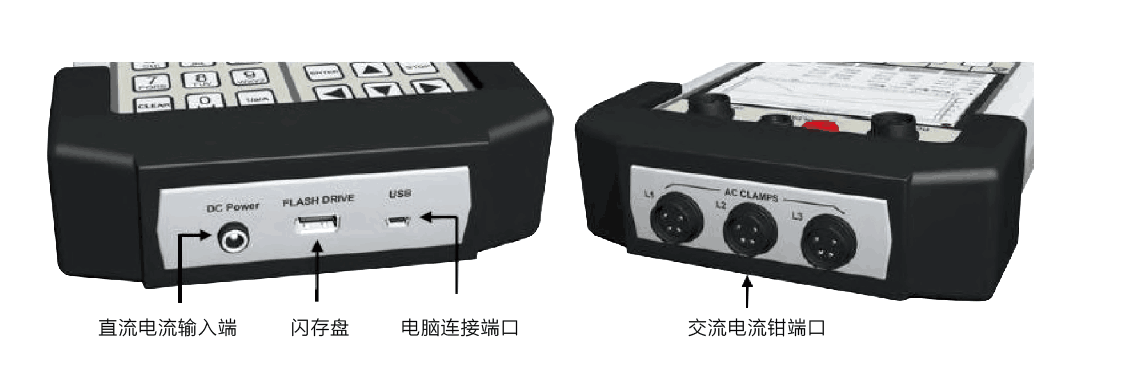

CAT-P 电源供应
电源	12V 直流 0.5A
输入	90-264 V， 交流电，50/60 Hz
内部电源供应	2*3.7 V, 2900mAh 可充电锂离子电池 8 小时正常使用

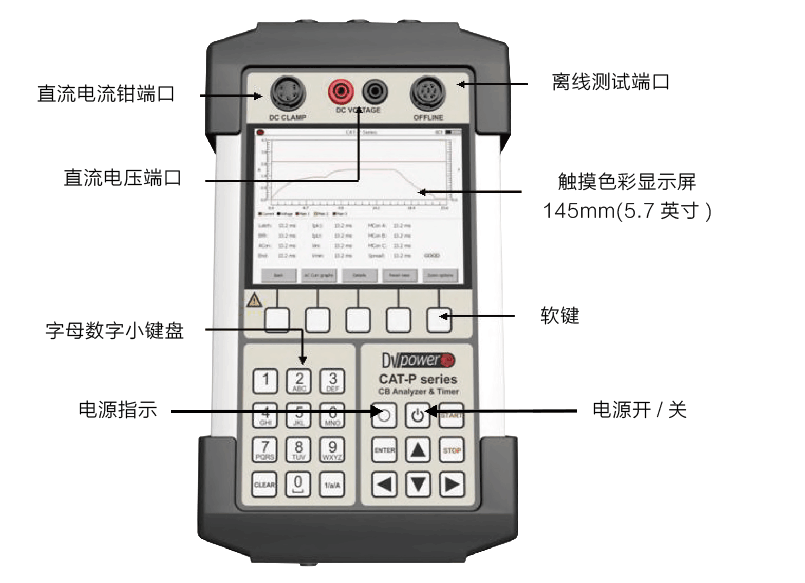

显示	触屏、色彩显示 145mm(5.7 英寸 ) 图形和数字结果
适用标准
安装类型	II
污染度	2
安全	LVD 2006/95/EC (CE Conform)EN 61010-1
电磁兼容性	第 2004/108/EC 符合 CE 标准； EN61362-1:2006 标准
CAN/CSA-C22.2 No. 61010-1, 第二版，包括修正 1
环境条件
运行温度	-10 ºC to + 55 ºC / 14 ºF to +131ºF
保管 & 运输	-40 ºC to + 70ºC / -40 ºF to +158ºF
湿度	5%-95% 相对湿度，无冷凝
