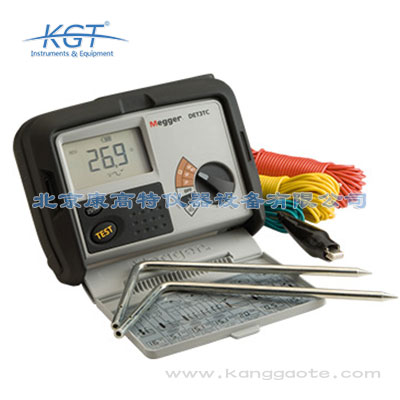

DET3TC接地电阻测试仪
2端和3端测试
附棒技术（ART）
测试电压可调（25V/50V）
- 联系方式：
- 010-68460051
- 15801365891
- 品牌介绍：
- Megger有限公司成立于1889年，是专业制造电力测试设备和电力系统测量仪器的公司。Megger是目前世界上电力测试和测量领域最大的制造商，在英国、美国、瑞典、德国设有5个制造工厂，在170多个国家设有销售代理。如今在中国的上海和香港设有办事处。 公司最初以绝缘测试仪而闻名，如今还提供以下领域的测试仪器：变压器测试、断路器测试、继保测试、电缆故障定位、接地测试、低电阻测试、电能质量、电线系统、万用表、钳表等。
- 了解更多>>
- 产品特点
- 技术参数
- 相关产品
DET3TC三极接地电阻测试仪产品简介：
•2端和3端测试
•附棒技术（ART）
•测试电压可调（25V/50V）
•模拟或数字显示可调
•*告指示灯避免测试失败
•IP54防尘等级
•配备测试线、接地探棒和坚固的手提箱
•一键操作
•DET3TC拥有附棒技术ART所需要的电流测试功能，有了这个功能，就可在现场进行接地电阻测试，无需拆除接地系统与电力设备之间的连接线。后面会有更详细的讲解
•仪器和所有的配件包括测试线、接地探棒、电池和校正证书都放置在一个坚固的塑料手提箱中——所有需要用到的测试设备都在一个包中。另外可选配接口适配器来匹配各种测试线
•所有型号的防尘等级均为IP54，使它们成为真正的户外用具。仪器的安全等级为CATIV 100 V
•仪器简单易用，一个大的选择开关可选择2极或3极测试；大而清晰的LCD显示屏和拇指大小的测试键使仪器更加适合户外测试
•除了易于使用的特性，仪器还可以自动检测P探头、C探头的连接和状态以及接地系统的电磁噪声，并在屏幕上加以显示
•仪器的电压表可以测试地电压
•接地电阻的测试范围为0.01 Ω到2 kΩ。为了增加电磁干扰环境下的测试精度，仪器能够抑制峰峰值达40 V的噪声
•Megger的接地电阻测试仪由8节AA电池供电，容易购买，并且能够持续进行很长时间的测试
•LCD上有电池电量的状态条，使用户可以在电量用尽前更换
•仪器与电流钳表ICLAMP配合使用用户就可使用附棒技术，无需拆除接地系统与电力设备之间的连接就可按常规方法进行接地电阻测试，*低可以测试0.5mA的泄露电流
DET3TC三极接地电阻测试仪产品应用：
•良好的接地系统对人员和设备来说都有很多好处。它可以减小由于设施安装错误所带来的伤害；减少雷击和过电压对设备的损坏；提高电脑、通信设备和其他敏感设备的性能；防止摩擦所产生的静电等。接地系统的性能可能会随着时间下降或失效。
•接地金属桩会因为腐蚀和天气原因而失效。灾难性的事件如雷击或巨大的故障电流可能会瞬间损坏接地系统。此外，扩建也可能对接地体统提出更高的要求。
•接地系统失效的危害包括潜在的触电隐患、精密系统的性能下降和设备的热量积聚。
•低电阻接地系统的维护对于电力系统的保护和运行效率都是非常重要的。建设完成后进行接地电阻测试可验证是否满足设计要求，此后按时巡检维护。仪器可进行连接测试（使用AC信号源）来确认设备与接地系统的连接良好。此外，内置的电流表接口支持附棒技术，无需拆除接地系统的连接线就可进行测试。
•选型并不复杂，对于普通需求，DET3TD提供了接地电阻和连接测试功能。对于接地线不便于拆除的变电站，选择DET3TC会使测试更加方便，内置的电流表接口使得接地系统中的任一接地电极都可进行单独测定。
•可被测试的简单或复杂接地系统包括：
一次侧和二次侧接地系统
变电站接地柱
防雷系统
建筑接地
电机安全接地
电脑和通信系统地
EMI/RFI系统地
天线和插座地
有线电视地
DET3TC三极接地电阻测试仪产品特点：
•微机控制，增强的错误探测功能
•清晰和明确的*告和错误提示确保了读数的有效性，减少测试时间
•易于使用，一键操作提高了效率
•用户可选的测试电压，可在居住区使用
•坚固和密封性好的外壳使仪器能够在户外使用
•大而清晰的LCD适用于各种环境
•40 V峰峰值抗干扰能力使其能适应高电磁干扰的环境
•完整的套装，可立即开始接地测试
•精度为读数的2%提高了测试的可靠性
•附棒技术可进行不拆线的接地系统测试
•电压表功能可测试大地电压，保证安全
•CAT IV 100 V为户外测试提供了良好的安全保护
符合标准
•符合KEMA K85B标准的要求
•符合EN61557“1000V交流和1500V直流低压配电系统电气安全性规程”中的以下条款：
条款1 – 总体要求
条款5 – 对地电阻
•2端和3端测试
•附棒技术（ART）
•测试电压可调（25V/50V）
•模拟或数字显示可调
•*告指示灯避免测试失败
•IP54防尘等级
•配备测试线、接地探棒和坚固的手提箱
•一键操作
•DET3TC拥有附棒技术ART所需要的电流测试功能，有了这个功能，就可在现场进行接地电阻测试，无需拆除接地系统与电力设备之间的连接线。后面会有更详细的讲解
•仪器和所有的配件包括测试线、接地探棒、电池和校正证书都放置在一个坚固的塑料手提箱中——所有需要用到的测试设备都在一个包中。另外可选配接口适配器来匹配各种测试线
•所有型号的防尘等级均为IP54，使它们成为真正的户外用具。仪器的安全等级为CATIV 100 V
•仪器简单易用，一个大的选择开关可选择2极或3极测试；大而清晰的LCD显示屏和拇指大小的测试键使仪器更加适合户外测试
•除了易于使用的特性，仪器还可以自动检测P探头、C探头的连接和状态以及接地系统的电磁噪声，并在屏幕上加以显示
•仪器的电压表可以测试地电压
•接地电阻的测试范围为0.01 Ω到2 kΩ。为了增加电磁干扰环境下的测试精度，仪器能够抑制峰峰值达40 V的噪声
•Megger的接地电阻测试仪由8节AA电池供电，容易购买，并且能够持续进行很长时间的测试
•LCD上有电池电量的状态条，使用户可以在电量用尽前更换
•仪器与电流钳表ICLAMP配合使用用户就可使用附棒技术，无需拆除接地系统与电力设备之间的连接就可按常规方法进行接地电阻测试，*低可以测试0.5mA的泄露电流
DET3TC三极接地电阻测试仪产品应用：
•良好的接地系统对人员和设备来说都有很多好处。它可以减小由于设施安装错误所带来的伤害；减少雷击和过电压对设备的损坏；提高电脑、通信设备和其他敏感设备的性能；防止摩擦所产生的静电等。接地系统的性能可能会随着时间下降或失效。
•接地金属桩会因为腐蚀和天气原因而失效。灾难性的事件如雷击或巨大的故障电流可能会瞬间损坏接地系统。此外，扩建也可能对接地体统提出更高的要求。
•接地系统失效的危害包括潜在的触电隐患、精密系统的性能下降和设备的热量积聚。
•低电阻接地系统的维护对于电力系统的保护和运行效率都是非常重要的。建设完成后进行接地电阻测试可验证是否满足设计要求，此后按时巡检维护。仪器可进行连接测试（使用AC信号源）来确认设备与接地系统的连接良好。此外，内置的电流表接口支持附棒技术，无需拆除接地系统的连接线就可进行测试。
•选型并不复杂，对于普通需求，DET3TD提供了接地电阻和连接测试功能。对于接地线不便于拆除的变电站，选择DET3TC会使测试更加方便，内置的电流表接口使得接地系统中的任一接地电极都可进行单独测定。
•可被测试的简单或复杂接地系统包括：
一次侧和二次侧接地系统
变电站接地柱
防雷系统
建筑接地
电机安全接地
电脑和通信系统地
EMI/RFI系统地
天线和插座地
有线电视地
DET3TC三极接地电阻测试仪产品特点：
•微机控制，增强的错误探测功能
•清晰和明确的*告和错误提示确保了读数的有效性，减少测试时间
•易于使用，一键操作提高了效率
•用户可选的测试电压，可在居住区使用
•坚固和密封性好的外壳使仪器能够在户外使用
•大而清晰的LCD适用于各种环境
•40 V峰峰值抗干扰能力使其能适应高电磁干扰的环境
•完整的套装，可立即开始接地测试
•精度为读数的2%提高了测试的可靠性
•附棒技术可进行不拆线的接地系统测试
•电压表功能可测试大地电压，保证安全
•CAT IV 100 V为户外测试提供了良好的安全保护
符合标准
•符合KEMA K85B标准的要求
•符合EN61557“1000V交流和1500V直流低压配电系统电气安全性规程”中的以下条款：
条款1 – 总体要求
条款5 – 对地电阻
| 接地电阻测试范围： | 0.01 Ω 到 2 kΩ，自动量程 |
| 电阻精度： | |
| 2极测试 | 2% ±3 位 |
| 3极测试 | 2% ±3 位 |
| 附棒技术测试 | 5% ±3 位 |
| 最大探头电阻 | |
| 电压探头电阻： | 100kΩ（50V输出电压） |
| 电流探头电阻： |
100kΩ（50V输出电压） 25 V输出电压最大电阻变为50 kΩ 0.01Ω分辨率最大电阻变为5 kΩ |
| 接地电压范围： | 0 - 100 V |
| 接地电压测试精度： | 2%±2 V |
| 2极和3极测试： | 支持 |
| 附棒技术： | DET3TC |
| 接地电流测试范围： | 0.5 mA到19.9 A |
| 接地电流测试精度： | 5%±3位 |
| 显示屏： | LCD |
| 测试频率： | 128 Hz |
| 测试电压： | 25 V或50 V，用户自定 |
| 测试电流： | 450 micro-amps |
| 噪声抑制： | 40 V峰峰值 |
| 噪声检测： | 自动 |
| 电流探头检测： | 自动 |
| 电压探头检测： | 自动 |
| 最大电流回路电阻： |
100 kΩ@50 V 50 kΩ@25 V 5 kΩ @ 0.01 Ω分辨率， 读数小于19 Ω |
| 最大电压回路电阻： |
100 kΩ@50 V 50 kΩ@25 V 5 kΩ @ 0.01 Ω分辨率， 读数小于19 Ω |
| 电池型号： | 8节1.5V AA电池 |
| 电量： | 3小时，700次连续测试 |
| 安全性： | EN61010-1 CAT I V100 V |
| 接线端： | 4 mm插口（测试线） |
| 防尘等级： | IP54 |
| EMC: | EN61326-1:1998 |
| 尺寸： | 8 x 5.7 x 3.2 in. (203 x 148 x 78 mm) |
| 重量： | 2.2 lb (1 kg) |
| 运行温度： | -5º to +131º F (-15º to +55º C) |
| 存储温度： | -40º to +158º F (-40º to +70º C) |
| 湿度： | 95 %不凝结（40℃） |
