MIT525 5kV绝缘电阻测试仪

MIT525绝缘电阻测试仪简介：

•MIT525 5kV模型电阻测量高达10TΩ

•MIT525比之前型号更小，更轻，还提供*进的功能和快速充电能力

•一个关键的生产效率功能是测量功能，如果电池用电量耗尽时，可以连接线路电源/主电源，智能电池充电可以把*佳的充电率作为电池电量的功能，从而缩短了充电次数

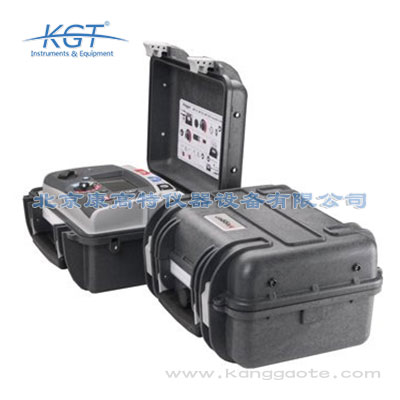

•MIT525坚固耐用的盒子为手持式仪器和clip-on导线布袋提供安全保障，确保导线和仪器任何时候都在一起。

•箱盖是可拆卸的，方便了终端接入

•IP等级为IP65，盒子紧闭可以防水/防尘

•MIT525内置了高的可靠性和安全性

•所有型号安全等级是CATIV600 V，并且是双层绝缘

•MIT525绝缘测试模式提供了5个预设值电压范围，还有用户可设定的锁定电压范围

•预诊断测试包括极化指数(PI)，介质吸收率(DAR)，介质放电(DD)，步进电压(SV)，Ramp测试

•绘制图形电流和电压(可进行图形下载)时，Ramp功能逐渐将电压增加到所选水平

•两个旋转开关和大型背光显示屏使得操作非常简单，可以同时显示多个结果

•高级内存存储了时间/日期记录，结果，数据记录和结果返回屏幕

•一个完全隔离的USB设备接口(B型)可使用Megger PowerDB资产管理软件进行数据安全转移

•业内*高防护终端精确度

•MIT525外形小巧和重量轻，便于运输和使用

•PI，DAR，DD，SV和ramp试验

•MIT525*特的双外壳设计，为用户提供了另一层保护

•锂离子电池-扩大了容量，可以快速充电

•高级内存和时间/日期记录

•CATIV600 V所有终端安全额定值

MIT525绝缘电阻测试仪特点：

•体积更小，重量更轻可以方便的进行运输和使用，而不会影响产品性能

•高测量范围可以进行更高价值仪器的安装试验和长期趋势预测

•*特的双外壳设计可以防火，使得产品更加坚固耐用

•高品质，灵活的硅芯片测试引线，完全符合IEC61010-31:2008的安全规定，同时保证了测量精度

•定时IR加上PI，DAR，DD，SV和ramp试验*大限度地进行诊断检测

•当电池完全放电时，可以通过线路电源进行操作(操作时可以充电)

•两个和一个半小时的电池完全充电时间(充电一个半小时可以测试一小时)，明显的增加了测试能力

•单个充电电池，长达六小时连续测试(5 kV)

•业内*高防护终端精确度

•与互联网连接时，加强型驱动器技术，可以即插即用。没有繁琐的和妨碍安装的程序

•专用电压表功能(30 V至660 V)和频率测量，允许用户检查感应电压

•所有终端CATIV600V安全额定值，可以在*广泛的范围内安全使用

•自动背光LCD显示屏

•在电气噪声环境下，噪声滤波器有效抑制高达3mA的噪音

•高达3000m的高海拔作业，同时维持CATIV 600 V电压

•旋转开关操作简单，直观现场操作

•现场可更换电池

•锁定测试导线提供额外安全性

•3mA短路电流具有*特的*大功率规定技术，确保了*大传输任何负载，直到达到选定电压

•5%的准确率，5kV电阻高达1TΩ，确保了*大限度的精度

•日期和时间标记测试结果降低了结果解释中的误差风险

MIT525绝缘电阻测试仪应用：

•设备设计用于高压电气设备绝缘测试

•宽电压范围也允许低压设备测试

•发电机，电动机，变压器，电缆和开关全都需要有效的维修。仪器的测试技术提供了有价值的诊断信息

•高压电力电缆和高压总线

•大型电机/发电机绕组

•线路和变电站变压器

MIT525可进行现场测试，步进电压测试，介质放电试验，和ramp试验，介质吸收测试，主要应用于一下方面：

•在安装验收测试

•检查符合质量标准

•安装后常规预防/预测维护测试

•QA测试作为制造过程一部分

•诊断测试，以隔离有故障的部件进行维修

MIT525附加特性：

•介质放电（DD），步进电压（SV）和ramp测试功能

•高级存储，时间/日期戳记，屏幕返回实时时钟

•通过隔离USB（B型）（USB电缆到PC）接口下载到存储器中

•PowerDB精简版资源管理软件

MIT525绝缘电阻测试仪典型*终用户：

•电业承办商

•测试及服务公司

•风电场和太阳能发电运营商

•发电及分销公司

•工业企业

•铁路公司

电气规格
输入电压范围：	85-265 V rms, 50/60 Hz, 60 VA
电池：	11.1 V, 5.2 A 小时, 符合 IEC62133:2003
电池寿命	在5kV电压，负载电阻100MΩ时，通常可以连续持续6个小时
电池充电时间：	深度放电2.5小时 正常放电2小时
30分钟。快速充电：	5 kV, 100 MΩ，1小时操作。
测试电压
MIT515，MIT525：	250 V, 500 V, 1000 V, 2500 V, 5000 V
MIT1025：	500 V, 1000 V, 2500 V, 5000 V, 10000 V
用户自定义测试电压：
MIT515，MIT525	100V到1kV，步长为10V。 1kV到5kV，步长为25V。
MIT1025 精度（23℃）：	5kV到10kV，步长为25V。
MIT515，MIT525	±5％至1 TΩ，±20％至10 TΩ
MIT1025	±5% 至2 TΩ，±20%至20 TΩ
防护：	2％误差防护，500 KΩ漏电，100 MΩ负载
显示范围模拟：	100 kΩ到10 TΩ
显示范围数字：
MIT515，MIT525	10 KΩ到10 TΩ
MIT1025	10 KΩ到20 TΩ
短路电流：	额定3 mA，所有负载最大。功率 优于许多5 mA测试仪器
绝缘报警：	100 kΩ到1 GΩ
电容充电：
MIT515，MIT525	在3 mA 到 5 kV，<3 s/μF
MIT1025	在 3 mA到10 kV，<5 s/μF
电容放电：
MIT515，MIT525	从5000 V至50 V，<250 ms/μF放电
MIT1025	从10000 V 到50 V，<500 ms/μF放电
电容范围（500 V以上）：	10 nF至25μF（取决于测量电压）
电容精度（23℃）：	±10% ±5 nF
输出电压精度 （>200 V，0°C至30°C）	在1GΩ时，+4％，-0％，±10 V额定测试电压
电流测量范围：	0.01 nA 到6 mA
电流测量精度（23℃）：	在所有电压，±5％±0.2 nA
抗干扰： MIT515，MIT525	每250 V，电流是1 mA，最大高达3 mA
MIT1025	每600 V，电流是1 mA，最大高达3 mA
电压表范围：	30 V至660 V ac 或 dc， 50/60 Hz
电压表精度：	±3%, ±3 V
定时范围：	最多至99分钟，15秒的最小设定值
存储容量：	每5秒钟5½小时的连续记录。 或33条PI测试记录 或350条IR测试记录
测试制度：
MIT515	IR, IR(t), DAR, PI
MIT525，MIT1025	IR, IR(t), DAR, PI, SV, DD, ramp test
接口：	USB B型（设备）
实时输出：	USB接口，1个读数/秒（电压，电流和电阻）
环境条件
海拔高度：	3000米，CAT等级保持> 2000米* *测试导线连接
工作温度	-20°C至50°C
存储温度：	-25℃至65℃
湿度：	在40°C ，90％RH（非冷凝）
防护等级：	IP65（盖子封闭），IP40（盖子打开）
通常规格
安全性：	符合IEC61010-1，CATIV600 V要求
电磁兼容性：	符合IEC61326-1要求
尺寸：	长315mmx宽285mmx高181mm
重量：	4.5 kg
