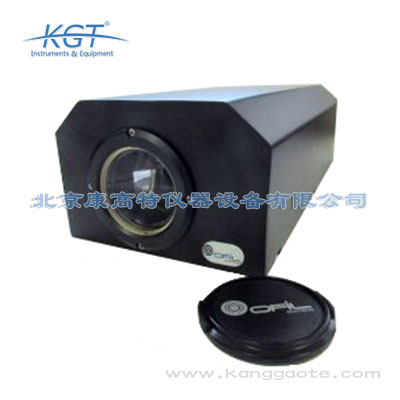

Ranger紫外成像仪

Ranger紫外成像仪简介：

•RANGER型是专门为车载式检测电晕与电弧而设计的

•RANGER型号是非常灵敏的紫外检测系统，有精确的平板与倾斜支撑单元，以及车载安装架。可在车内操作系统。对于长线路检测，既舒适又容易

•RANGER型生成高分辨率的视频输出，能对处于背景干扰下的远处目标检测，容易发现缺陷信号

•RANGER是专门为长距离的线路检测与维护任务而设计的

•RANGER报告生成软件能方便容易的生成检测报告

•Ranger产品的特性： RANGER车载检测性能3×10-18 watte / cm2的紫外灵敏度，快速光学放大，自动聚焦，可靠检测，能捕获远距离的紫外光，对于移动的目标进行检测，没有任何拖位现象

•RANGER操作舒适在车内 对键盘进行直接操作，且直接显示在屏幕上，仪器反应即时、快速，无任何滞后现象

•RANGER坚固、稳定防震式设计能很好的保护仪器，可在任何复杂地形情 况下使用。组合型设计使仪器低重量，且功能齐全

•RANGER具备*特的光学性能*特的光学性能提供高分辨率，能发现远处目标所发出的微弱放电

•RANGER视频记录与储存高分辨率视频记录。NTSC/PAL 格式输出，日期/时间显示，可选GPS功能，文本编辑显功能

•RANGER报告生成软件报告数据库系统支持多种语言，非常容易进行排序、分析、存储，自动 生成报告文件

•RANGER安装简便RANGER安装简便、快速，适用于各类车型，随机提供安装工具与详细介绍

•RANGERRANGER 组合多种检测方式，比如红外检测、紫外检测、可见光等。提供高性能、高品质的检测工具，大大提高工作效率

Ranger紫外成像仪特点：

•*高灵敏度紫外光探测器

•25倍快速光学变焦

•紫外光与可见光通道自动对焦

•控制与显示单元(CDU)

•多通道同步检测模式

•数字视频记录与存储

•8.4英寸高分辨率液晶显示屏

•紫外光子计数

•化报告软件

•丰富的配件：GPS，字幕编辑器

紫外光－可见光双通道成像仪特性
最小紫外光灵敏度	3 x 10-18 watt/cm2
视域（H×V）	5º x 3.75º
探测器寿命	无衰减
对焦	紫外光和可见光通道全自动聚焦  同时可对两通道进行手动聚焦调整
焦距	3米至无穷远
紫外/可见光叠加精确度	小于1毫伏度
视频标准	PAL或NTSC标准全兼容
快速可见光变焦	25倍光学变焦×12倍数字变焦  按钮按下1秒内达到最大可见光变焦  释放按钮1秒内恢复原值
控制与操作	通过CDU远程控制单元采用键盘控制
功能触发	一键触发
存储与操作温度	-20℃ — +55℃
云台系统
稳定度	防震保护系统
连接接口	符合MIL-C-26482标准
额定功率	小于15瓦
电源输入	9-16 VDC 或 110/220 VAC
视频输出	RS-170 或 CCIR
预设位置	多种编程设置
操作角度	平面：340°或 360°  斜面：-90°或 +60°
速度（度/秒）	平面：可达30°  斜面：可达10°
操作温度	-30°或 +60°
CDU－显示单元
类型	高分辨率彩色液晶屏
亮度	230 cd/m2
分辨率	800×600 SVGA
尺寸	8.4英寸
模式	组合模式（紫外光/可见光）、仅紫外光、仅可见光
存储与操作温度	-20°或 +55°
CDU－控制单元
方式	键盘
功能触发	一键触发
快速变焦	持续按钮
操纵杆	同步模式
