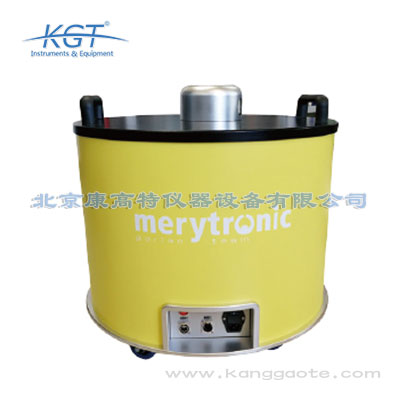

QW-35电缆振荡波局部放电测试系统
QW-35振荡波电缆局部放电检测和定位技术，是目前国际上应用比较广泛的能够有效检测和定位10KV-220KV电缆局部放电的位置且检测本身不对电缆造成伤害的*进技术、
QW-35针对投运前的电缆和运行时间较长的老旧电缆进行检测，可以促进安装工艺的提高和避免电缆因长期运行逐渐劣化引起突发性事故的发生。
- 联系方式：
- 010-68460051
- 15801365891
- 品牌介绍：
- 北京康高特仪器设备有限公司成立于2008年，专门从事核辐射、环境保护、气体水质分析、电力工业检测和生物检测类仪器仪表的开发和销售工作。自成立至今，公司已经完全掌握多条产品线，并成为超过20家国外知名品牌的在华代理。公司客户涉及生产生活的方方面面，其中包括工业用户、政府机关、大型企业和科研院所等，并获得这些客户的一致好评。 公司具有一只专业素质极强的销售队伍，他们是每个测试领域的专家，精通每种仪器的特点，能够按照用户要求快速选定性价比较高的产品。公司还有完善的售后服务团队，解决从仪器培训、使用指导到维护维修在内的所有问题。另外公司近几年大力开展网络建设，网站的精美和专业程度得到用户的肯定和赞赏。 北京康高特仪器设备有限公司致力于降低国内进口仪器的价格，让更多的用户能够用上更先进的仪器。我们也希望通过使更多的高端仪器流入国内，推动国内的仪器生产商的进步，让更多国产仪器销售到欧美国家。
- 了解更多>>
- 产品特点
- 技术参数
- 相关产品
QW-35电缆振荡波局部放电测试系统应用：
•QW-35用于电力电缆的交接试验：排查电缆运输或者安装过程中可能存在的隐患，确保线路投运的安全可靠性。
•QW-35用于电力电缆的预试试验：确认电缆终端头和中间接头在维修安装后的质量。
•QW-35运行电缆的状态诊断：通过对电力电缆局放和介质损耗的测量，估算运行电缆的状态，判定长时间运行后电缆的绝缘状况，从而科学安排检修，提供电缆的运行效率和可靠性。有效检测出电缆的各种局部缺陷并对其进行准确定位。
使用衰减的震荡波进行现场检测
•中压以及高压电力电缆在铺设安装后或者维护更换后需要对其运行安全性做检测。同样在电缆投运较长时间后， 也需要做检测来掌握其新的健康状态。
•为此，标准中提出了要对被测电缆施加高于工况电压的加压检测， 其结果不是发生击穿（ 说明电缆中有严重的缺陷） *是“ 没有击穿” 。而随着技术的发展， 当今的检测技术已经可以对电缆中的局部放电进行准确的测量和定位。现场测试的可靠性得到了明显的提高， 而且即使当电缆中出现缺陷时，为了找到缺陷， 也不必一定要使被测电缆发生击穿。借助局放模式图的运用， 我们可以得出其缺陷的严重程度以及位置。在进行震荡波局放测量时， 我们通过对损耗因子的获取同时也可以对电缆绝缘老化程度进行评估。因此这种测试所带给用户的信息量远远超过了统一的单一的加压测试。
Merytronic diagnostic使用的是衰减的交流电压作为电压源，也叫OWTS。这种检测技术在现场测量时所消耗的功率非常低，测量的电缆长度可以很长，同时可以保持较高的测量精度。测量回路的频率一般在20Hz到800Hz之间，符合标准要求。
其检测电压的发生原理来自于电路理论中基础的LC震荡原理：被测电缆将会被持续加压，当到达目标电压时通过高压半导体开关将电缆通过电感放电。因此在发生局部放电时*会产生相应的震荡的放电电压，同时也可以获得电缆的损耗因子。这种交替震荡的放电（脉冲）数量一般会达到5 0 次左右，在这5 0 次放电中可以将危及电网正常运行的缺陷转换成为可以测量的局部放电现象。其工作原理图如下：
中压电缆的测试及诊断
•QW-35检测对象主要是35KV电缆系统。QW-35在测试现场生成的振荡波电压的峰值可以达到60KV,有效值高达42.4KV。设备的体积小巧轻便，可以装在普通的行旅车中运送到任意的测试地点。按照被测电缆的差异，此设备可以检测的电缆长度可到数公里之长。
QW-35可以提供以下的可靠检测
•安装不良
•因电缆布线的铺设不当引起的缺陷
•电缆配件的缺陷
•因老化造成电缆的材质变化
远远超过简单的“通过”或“不通过”的测试，振荡波电源测试是一个*进的维护工具，不仅可以提供资产管理，还让电网运转得更好。
QW-35电缆振荡波局部放电测试系统配置清单
•10kV振荡波前台检测单元
•笔记本电脑
•急停开关
•校准仪
•高压连接电缆
•数据通讯线
•电源线
•放电杆
•接地线
•软件锁
•测试软件
•分析软件
•QW-35用于电力电缆的交接试验：排查电缆运输或者安装过程中可能存在的隐患，确保线路投运的安全可靠性。
•QW-35用于电力电缆的预试试验：确认电缆终端头和中间接头在维修安装后的质量。
•QW-35运行电缆的状态诊断：通过对电力电缆局放和介质损耗的测量，估算运行电缆的状态，判定长时间运行后电缆的绝缘状况，从而科学安排检修，提供电缆的运行效率和可靠性。有效检测出电缆的各种局部缺陷并对其进行准确定位。
使用衰减的震荡波进行现场检测
•中压以及高压电力电缆在铺设安装后或者维护更换后需要对其运行安全性做检测。同样在电缆投运较长时间后， 也需要做检测来掌握其新的健康状态。
•为此，标准中提出了要对被测电缆施加高于工况电压的加压检测， 其结果不是发生击穿（ 说明电缆中有严重的缺陷） *是“ 没有击穿” 。而随着技术的发展， 当今的检测技术已经可以对电缆中的局部放电进行准确的测量和定位。现场测试的可靠性得到了明显的提高， 而且即使当电缆中出现缺陷时，为了找到缺陷， 也不必一定要使被测电缆发生击穿。借助局放模式图的运用， 我们可以得出其缺陷的严重程度以及位置。在进行震荡波局放测量时， 我们通过对损耗因子的获取同时也可以对电缆绝缘老化程度进行评估。因此这种测试所带给用户的信息量远远超过了统一的单一的加压测试。
Merytronic diagnostic使用的是衰减的交流电压作为电压源，也叫OWTS。这种检测技术在现场测量时所消耗的功率非常低，测量的电缆长度可以很长，同时可以保持较高的测量精度。测量回路的频率一般在20Hz到800Hz之间，符合标准要求。
其检测电压的发生原理来自于电路理论中基础的LC震荡原理：被测电缆将会被持续加压，当到达目标电压时通过高压半导体开关将电缆通过电感放电。因此在发生局部放电时*会产生相应的震荡的放电电压，同时也可以获得电缆的损耗因子。这种交替震荡的放电（脉冲）数量一般会达到5 0 次左右，在这5 0 次放电中可以将危及电网正常运行的缺陷转换成为可以测量的局部放电现象。其工作原理图如下：
中压电缆的测试及诊断
•QW-35检测对象主要是35KV电缆系统。QW-35在测试现场生成的振荡波电压的峰值可以达到60KV,有效值高达42.4KV。设备的体积小巧轻便，可以装在普通的行旅车中运送到任意的测试地点。按照被测电缆的差异，此设备可以检测的电缆长度可到数公里之长。
QW-35可以提供以下的可靠检测
•安装不良
•因电缆布线的铺设不当引起的缺陷
•电缆配件的缺陷
•因老化造成电缆的材质变化
远远超过简单的“通过”或“不通过”的测试，振荡波电源测试是一个*进的维护工具，不仅可以提供资产管理，还让电网运转得更好。
QW-35电缆振荡波局部放电测试系统配置清单
•10kV振荡波前台检测单元
•笔记本电脑
•急停开关
•校准仪
•高压连接电缆
•数据通讯线
•电源线
•放电杆
•接地线
•软件锁
•测试软件
•分析软件
| 技术指标 | QW-35 |
| 低阻尼振荡电源 |
峰值电压≥60KV 有效值≥42.4KV 振荡电流≥100A |
| 充电时间 | 小于8s |
| 电子开关种类 | IGBT |
| 充电电流 | 10mA |
| 测试电压频率 | 20Hz～800Hz |
| 电缆电容 | 0.05μF-4μF |
| 局部放电等级测试范围 | 1pC-200nC |
| 局部放电定位带宽 | 150kHz-50MHz可自动选择带宽 |
| 局部定位精度 | 电缆长度1% |
| 测试长度 | 5km |
| 介损角tanδ测试 | 0.1%～10% |
| 仪器总重量 | 85kg |
| 校准仪 |
档位：1pC-200nC 上升沿时间：不大于30ns 脉冲幅值精度：2%/5% 脉冲频率：100Hz/200Hz 校准电容：100pF/1nF 供电电源：4节1.5V电池 仪器重量：600g |
