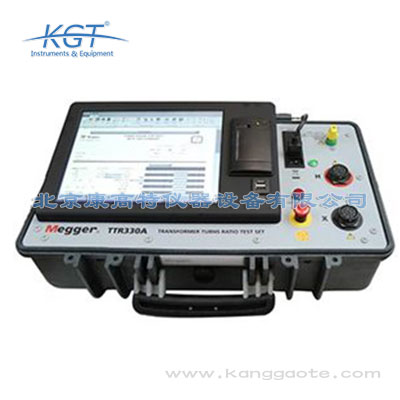

TTR330A三相变压器变比测试仪

TTR330A三相变压器变比测试仪简介：
•TTR330A三相变压器匝数比测试可测量输电和配电变压器以及制造企业所使用的变压器、互感器的匝数比，坚固耐用的设计使这些仪器非常适合在各种恶劣环境下使用，特殊设计的导线，能在寒冷天气下保持柔韧。
•TTR330A是电源变压器制造商理想的仪器，它们*特的测试过程和储存能力让操作员花费比其他匝数比测试仪更短时间设置和测试棘手的三相变压器(拥有多个分接开关和套管电流互感器)，测试还包括个别比率超过通过 /失败限制门槛的变压器。

TTR330A三相变压器变比测试仪特点：
•*立或遥控操作
•精确测量变比、相位偏差和励磁电流
•现场升级不影响校准参数
•内置存储和下载功能，测试结果通过 RS-232、以太网或USB接口（取决于型号）以XML格式下载
•可在高干扰 /高电压环境下工作
•更高测量变比（45,000:1），极高精度（0.1％）
•显示测量结果与铭牌的误差 （%），通过误差限值判断正常或者故障状况

规格
输入	120 V ac ±10%，60 ±2 Hz 100 VA 240 V ac ±10%，50 ±2 Hz 100 VA (-47)
励磁电压	8、40或80 V rms，可自动或手动选择
励磁电流量程和精确度	0 至 500 mA，3位数分辨率，±(读数的2% + 1 位数)
相位差范围和精确度	±90度，分钟以1位小数显示，角度以2位小数显示，或以厘弧度显示 精度：±3 分钟 (±0.05度) 相角测量范围高达360度，符合IEC 精度：±0.05度
绕组变比和精确度	8 V ac: ±0.1% (0.8 至 2000) ±0.25% (2001 至 4000) ±0.35% (4001至 8000) 40 V ac: ±0.1% (0.8 至 2000) ±0.15% (2001 至 4000) ±0.3% (4001 至 10,000) ±0.35% (10,001 至 25,000) 80 V ac: ±0.1% (0.8 至 2000) ±0.15% (2001 至 4000) ±0.25% (4001 至 10,000) ±0.30% (10,001 至 45,000) 分辨率: 5位数字显示
打印机接口	TTR300：无 TTR310E：RS-232 接口 TTR330：USB
PC 接口	TTR300 和 TTR310E：RS-232接口 TTR330：以太网
用户界面	TTR300：无 TTR310E：带 5.7”彩色显示，文字可视屏幕，数字键盘 TTR330：带8.4”全彩色VGA，测试表格可视屏幕，全 QWERTY标准键盘和导航按钮
结果存储	TTR310E：最多200组测试数据 TTR330：最多100,000 组测试数据
通讯/控制软件	PowerDB LITE 和 PowerDB (完整版，可选) TTR330：PowerDB ONBOARD
变压器绕组相位关系	ANSI C57.12.70-1978 CEI/IEC 76-1:1993 和Publication 616:1978 AS-2374, Part 4-1982 (澳大利亚标准)
安全/EMC/振动	符合IEC-1010-1 CE：IEC 61326-1 振动：ISTA指南（包装），IEC61010（未包装）
温度范围	操作：23°F 至 122°F (-5°C 至 50°C) 储存：-22°F 至158°F (-30°C 至 70°C)
相对湿度	0 至 90% 抗凝结
测试时间	8 至 20 秒 （取决于操作模式和变压器类型）
测量方法	ANSI/IEEE C57.12.90
尺寸	仪器尺寸：8.5 H x 21.5 W x 13 D in. (216 H x 546.1 W x 330.2 D mm) 外壳尺寸：25 H x 19 W x 26 D in. (635 H x 483 W x 660 D mm)

重量
产品编号	TTR300	TTR310E	TTR330
仪器带标准导线	24 lb(10.8 kg)	25 lb(11.3 kg)	28 lb(12.7 kg)
仪器带可选导线30 ft (10 m)	46 lb(20.9 kg)	47 lb(21.3 kg)	50 lb(22.7 kg)
仪器带运输箱 运输箱: 37 lb (16.7 kg)	83 lb(37.6 kg)	84 lb(38.1 kg)	87 lb(39.4 kg)
