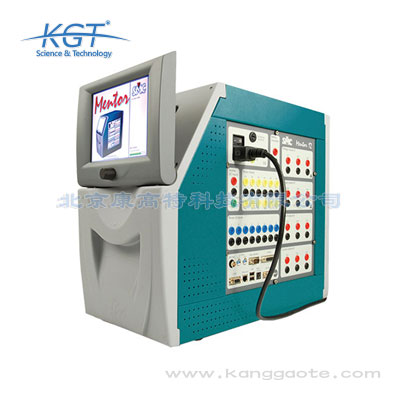

MENTOR 12通用继电保护测试系统
MENTOR 12用于测试机电继电器、 静态继电器和数值保护 IEDS( 数字继电器 )。
MENTOR 12可以进行单相或三相的继电器测试、 继电传感器校准、验证保护方案以及端到端测试。
MENTOR 12所有的组件都集成在一个近似立式电脑机箱的保护箱中。
MENTOR 12具备牢固的硬件设施，足以应对现场检测时的各种恶劣环境 , 内置软件可以帮助测试人员快速方便地进行检测。
- 联系方式：
- 010-68460051
- 15801365891
- 品牌介绍：
- 我们是一家领先的公司，设计、制造和销售一系列用于电气测试的电子产品和解决方案，主要在保护继电器领域以及变电站、发电厂和能源系统中调试和维护相关的测试和测量设备。 30多年来，SMC一直在开发和生产自己的产品，以新型的设计和服务质量，来满足全球客户和用户的需求。 质量是公司在各方面的基础。 一家符合ISO-9001认证的公司，符合CE标志的产品符合所有国际标准。 质量方针是由的精湛技术和卓越的品质承诺来支持的。 SMC目前在世界市场上拥有强大的业务，在全球拥有60多名代表和分销商，并在美国，欧洲，南美洲和亚洲设有分支机构。 SMC产品已经在100多个国家得到应用，帮助我们保持和运行全球客户的业务。 我们的高客户忠诚度的保证，来自于高质量的产品。 我们的技术团队通过我们长期的经验积累和专家建议，为客户和分销商的网络提供支持。 我们不断开发电力系统测试领域的革命性新产品，重点是使所有客户的工作变得更轻松。 设计和创新在我们的DNA之中，方案创新反映了我们的存在。
- 了解更多>>
- 产品特点
- 技术参数
- 相关产品
MENTOR 12通用继电保护测试系统简介：
•MENTOR 12既可以*立工作，也可以连接 PC 工作。
•MENTOR 12采用 Windows© CE 操作系统
•MENTOR 12采用TFT 彩色高敏触摸面板可以在各个菜单和功能页面间随意切换。
•MENTOR 12测量的结果可以实时在控制界面上进行图像显示。
•MENTOR 12通过使用触摸屏和旋钮可以轻松调节参数和数值。
•MENTOR 12模块和内容可以通过手指点击和拖拽， 轻松实现交互修改。
•MENTOR 12通过使用低电流和直流电压测试输入， 可以以 0.02% 的精度对其他传感器和仪表进行校准。
•MENTOR 12在主菜单中按下按钮或是预*设置测试流程中指定后，内置电池模拟器可以提供直流电源给继电器。
MENTOR 12通用继电保护测试系统特点：

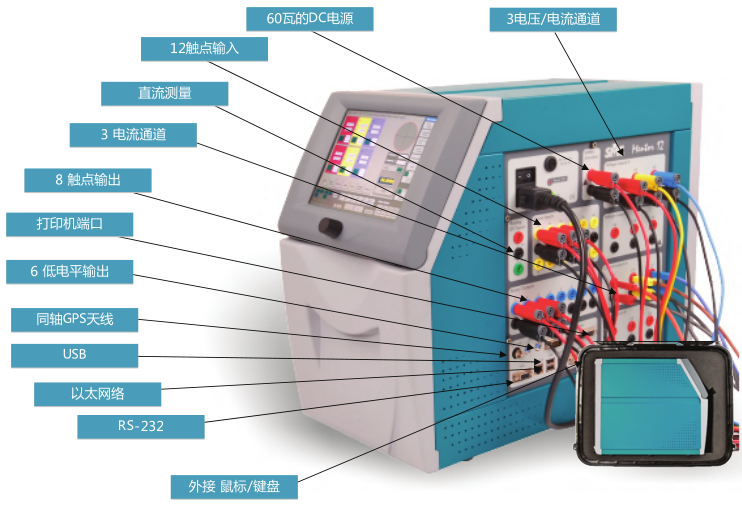

•一体化测试解决方案
•内置Windows系统和超大触摸屏
•多达12个即插即用的电压/电流发生器
•12个触点输入+8个触点输出,两个完整的三相系统
•6个低电平信号源，可进行传感器的保护测试
•以太网、USB、RS-232通信
•直接或预编程的测试功能
•本地和远程测试模式
•通过互联网诊断和更新
MENTOR 12通用继电保护测试系统应用：
•应用到保护继电器的电力设施及部门
•变电站中保护方案的检测
•变电站中单相或者三相的继电器测试
•变电站中保护继电器端到端的测试
•MENTOR 12既可以*立工作，也可以连接 PC 工作。
•MENTOR 12采用 Windows© CE 操作系统
•MENTOR 12采用TFT 彩色高敏触摸面板可以在各个菜单和功能页面间随意切换。
•MENTOR 12测量的结果可以实时在控制界面上进行图像显示。
•MENTOR 12通过使用触摸屏和旋钮可以轻松调节参数和数值。
•MENTOR 12模块和内容可以通过手指点击和拖拽， 轻松实现交互修改。
•MENTOR 12通过使用低电流和直流电压测试输入， 可以以 0.02% 的精度对其他传感器和仪表进行校准。
•MENTOR 12在主菜单中按下按钮或是预*设置测试流程中指定后，内置电池模拟器可以提供直流电源给继电器。
MENTOR 12通用继电保护测试系统特点：
•一体化测试解决方案
•内置Windows系统和超大触摸屏
•多达12个即插即用的电压/电流发生器
•12个触点输入+8个触点输出,两个完整的三相系统
•6个低电平信号源，可进行传感器的保护测试
•以太网、USB、RS-232通信
•直接或预编程的测试功能
•本地和远程测试模式
•通过互联网诊断和更新
MENTOR 12通用继电保护测试系统应用：
•应用到保护继电器的电力设施及部门
•变电站中保护方案的检测
•变电站中单相或者三相的继电器测试
•变电站中保护继电器端到端的测试
| 电压通道 | |
| 数量 | 3,4,6 |
| 范围 |
0 - 150Vac / 0 - 5Aac 0 - 212Vdc / 0 - 7Adc |
| 功率 |
100VA 100W |
| 分辨率 | 1mV / 1mA |
| 可逆性 | 是 |
| 精度 | 0.1% of value +/-0.03% of 范围 (20-30º) @ 50Hz |
| 失真 |
0.1％@ 50-60Hz（电阻负载） 2％@ 50-60Hz（最大感性负载） |
| 绝缘隔离 | 是（电源和所有通道之间） |
| 连接 | 串行和并行 |
| 电流通道 | |
| 数量 | 3,4,6 |
| 范围 |
0 - 25Aac 0 - 9Adc |
| 功率 |
100VA 100W |
| 分辨率 | 1mA |
| 可逆性 | No |
| 精度 | 0.1% 值 +/-0.03% 范围 (20-30º) @ 50Hz |
| 失真 |
0.1％@ 50-60Hz（电阻负载） 2％@ 50-60Hz（最大感性负载） |
| 绝缘隔离 | 是（电源和所有通道之间） |
| 连接 | 并行 |
| 频率 | |
| 范围 | DC, 0.1Hz..2KHz |
| 瞬态范围 | DC..3KHz |
| 分辨率 | 5μHz |
| 精度/分流 | 1ppm/1ppm |
| 相位 | |
| 范围 | -1 |
| 分辨率 | 0.001º |
| 精度 | 0.1º |
| 低电平模拟输出 | |
| 数量 | 6 |
| 类型 | V |
| 电平 | 0-10Vpk (1mA max) |
| 范围 | 1 |
| 绝缘隔离 | No |
| 分辨率 | 250μV |
| 精度 | 0.07% |
| 失真 | 0.05% |
| 触点输入 | |
| 数量 | 12 |
| 类型 | 触点或直流电压 |
| 阈值 | 1.5, 15V |
| 范围 | +/- 400V (p-p) |
| 绝缘隔离 | 6组 |
| 分辨率 | 100μs |
| 仪表功能 |
Up to 3kHz (width: 150μs) 100kHz in 1 group |
| 触点输出 | |
| 数量 | 8 |
| 类型 | 继电器和集电极开路 |
| 电平 |
300Vdc/300Vac/8A 2000VA/240W |
| 绝缘隔离 | Yes |
| 分辨率 | 100μs |
| 特殊测量选项 | |
| 电压直流测量输入 | +/- 10V |
| 电流直流测量输入 | +/- 1mA, +/- 20mA |
| 精度 | 0.02% |
| 直流电源 | |
| 范围 | 48, 125, 250 Vdc |
| 功率 | 60W |
| 分辨率 | - |
| 精度 | 5% |
| 循环 | 0.2% Fs |
| 通用 | |
| 规格 | 422 x 254 x 511 (mm) |
| 重量 | 18-28kg |
| 功率 |
Maximum of 1600VA 100-260 VAC, 40-70 Hz |
| 显示 | 触摸式TFT面板 |
| 控制 | 触摸+拨轮 |
| 通讯端口 | RS232，2xUSB，以太网，并行，PS2，VGA |
| GPS | 内部安装（可选） |
| 运输箱 |
包括抗冲ABS塑料箱 配有轮子和手柄 |
