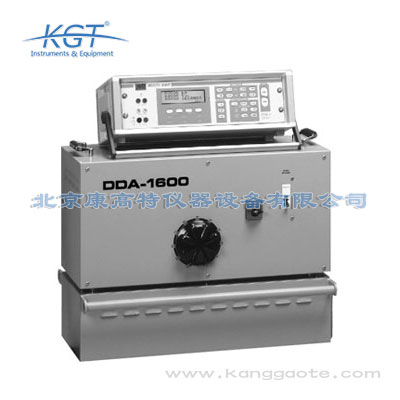

DDA-1600断路器试验仪

DDA-1600断路器试验仪说明：

•DDA-1600 线路断路器测试仪与拥有*新高电流使用仪器和控制技术的转换器合并而成。这项新的设计意味 DDA-1600对 NEMA AB-4 的使用向导完全吻合

•这一个组合为用户提供手提式的，实惠型的，高电流的资源。在一个三个组件的结构中， DDA-1600 提供所有的控制，使用仪器和输出容量以测试低电压线路断路器

•组件 1 –控制器和使用仪器组件包含所有的控制电路和使用仪器，需要用手测试的低电压线路断路器

•组件 2 –能量组件包含粗糙的和细微的控制,与 SCR 发动配件相连

•组件 3 –输出模块包含高电流，输出变压器和电流感应器

•DDA-1600 完全与电缆互相连接

•每个模块被收容在它自己的高低不平的、紧凑的容器里

•测试仪容易被传送而且可以通过电缆和配置来连接测试仪

DDA-1600断路器试验仪应用：

•是工业，厂矿和测试服务公司理想地选择

•DDA-1600 设计维护和测试低电压能量线路断路器，是按 1600 安培规定尺寸制作

•除此之外，它能作为检查电流变压器的比率和测试的热量或磁性发动机是否超负荷

•在系列结构中, 较高的电压输出DDA-1600 许可在分局中事*使用高电压线路断路器的主要注入测试而且具有保护性质的

输入	其它的输入电压都有一个可选择的输入自动变压器, AT-5 模式： 208/240/575 V, 1. (提及可选择的配件区段)
输出	测试设备的输出电压是很容易通过电阻在0和最大电流之间调整的。对于低电流、高电阻的设备，输出量能在可选的连续中与之相连到加倍输出电压 DA-1600将会以24小时周期传送持续电流。从测试仪器中获得的最大电流取决于测试电路电阻。有效的电路周期取决于测试仪器的热量条件 最大电流通过气动（电路）断路器，是最大电流测试装置，能释放通过断路器连接。倘若最大电流通过模型电路与断路器连接能释放 5 ft ( 1.5 m )
数字显示:	5- 数字显示由于 0.281 在。 (7 ㎜ ) 数字
范围:	200/2000/20,000/200, 000A全部电表系统精确性
持续:	± 1% 读数
最高脉冲:	± 2% 读数
数字定时器
数字显示:	5- 数字显示由于 0.281 在。 ( 7 mm ) 数字
范围：	0.0001 到 99999 秒 0.0001 到 99999 周期
精确度:	± 1% 读数
数传展览:	5- 数字显示由于 0.281 在。 ( 7 mm ) 数字
范围：	达到 600 V
精确度:	± 1% 读数
可选附件	AT-5 模式输
自动变压器	如 果标示电压输入器不能有效的使用，或如果 DDA-1600 在很多地方被用于不同的输入电压，那么 AT-5 自动输入变压器将是最佳的选择。带 有 ON/OFF 键的多插头自动变压器和以及适当的插口和插头，被装于一个带柄的高低不平的金属包装的盒子里面。 DDA-1600 用于安装 在 AT-5 的顶部。为其它输入电压，频率触点接触规模提供一个简洁的，可运输的系统。 AT-5 可选择型号 有： 208 、 240 、 575V 、 60Hz ，以及单相的。对于其它的电压和频率，请联系相关技术的销售中心。 AT-5 能够减少测试设备 的最大输出功率。比如，以 208V 输入，继而达到 460v ，可能不会达到最大输出电流
运输车	运输车是一个支持DDA-1600的流动基地。它允许测试仪从一端移动到另一端
适配器	要想获得最大的输出电流， 当为型号 CBS-1 ， CBS-2 ，或 CBS-3 提供一个输出基地时，合适的适配器在平行的结构中连接着 DDA-1600 的输出车。 DDA-1600 采用的是 CBS-7 电缆调节器
