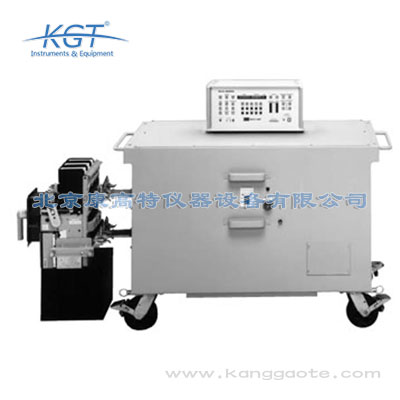

PS-9160通用断路器测试仪

PS-9160通用断路器测试仪特点：

·经过验证的动力传动装置
·坚固的器材及控制
·直接连接抽出式断路器
·完备的时钟/日历

·输入
因为 PS-9130和PS-9160系列全世界都在使用用来测试低电压断路器，所以提供了不同的适合不同输入电压和频率的测试仪器。
·输出
输出电路:测试仪器的输出为零到最大电流，其设置可以通过简单的调节来达到。对高阻抗设备，可以通过串联输出来得到倍数的输出电压。最大电流能否得到取决于负载电路的阻抗。测试的时间是由测试仪器的热的状态决定的。
输出连接:通过CBS-1和CBS-2和一些抽取式铁壳断路器相连接。穿刺设备的使用消除了在使用导线连接断路器和测试仪器时候的损耗。当然，但不能用穿刺设备直接把仪器和断路器连接起来的时候要使用导线的。
最大输出电流:关于额定输出电压，下面列出了 PS-9130和PS-9160等系列的额定输出电压。
·占空比
30分钟
·附件接口
一个接地故障保护， 120V，1.2KVA 接口用来和别的附件连接。
·模块
PLC-2000
·数字记忆表
显示 : 荧光真空显示
31 /2 数字显示
量程:200/2000/20,000/200,000 A
精确度 ：±1% 满偏刻度,
±2% 200-A 满偏全刻度
·数字定时器
显示:4-数字显示
量程:0.001 to 9999 s, 0.1 to 9999 cycles
精确度 ：秒读模式 : ±0.0133 seconds, ±0.005% reading, ± LSD
周期模式 : ±0.1% reading, ± LSD
·保护
集成了保险丝，断路器和过载保护装置。在输出的时候启动可控硅整流器来提供强迫通风使仪器凉爽和温度传感器来提供过热保护。紧急停止按钮能切断测试仪器的输出源。
·尺寸
PS-9160 和 PS-9130：88 H x 136 W x 67 D cm
PLC-2000 ：27 H x 54 W x 24.8 D cm
·重量
PS-9130: 454.5 kg
PS-9160: 545.5 kg
PLC-2000: 8.6 kg
