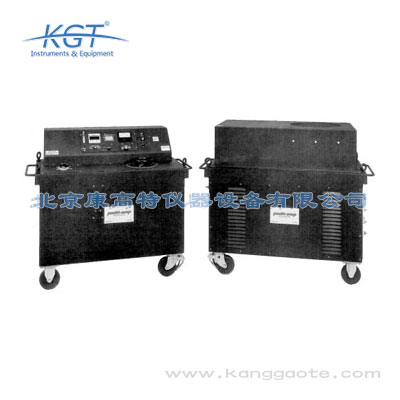

CB-360-DC直流断路器测试仪

CB-360-DC直流断路器测试仪说明：
·CB-360-DC 直流断路器测试仪是专为直流断路器而设计的可移动的,高电流输出的仪器

·具有可变高直流电流输出,控制安全,过负载和短路保护等优点

CB-360-DC直流断路器测试仪应用：
·CB-360-DC 直流断路器测试仪是为测试低压断路器而设计的

·提供校准性能和在直流断路器上的电动或热藕电磁启动装置的时间延长特性. 这是藉由在断路器上模拟超负载或别的故障而完成的

CB-360-DC直流断路器测试仪特点：

·数字式记数器：作为一个特殊设计,数字计时器被用来测量在秒或周期测试中被用去的时间。它的特性是屏隔和噪音抑压电路确保在非常严格的操作条件下操作也能精确和可靠的完成.为了消除输电线频率对记时器的精确度的影响，特在上面集合了一个晶控振荡器
·计时器控制电路：这个线路自动地启动记时器当输出被激励的时候和自动地停止记时器.而且仪器在测试中的电压会越来越高. 这个电路需要用开关来选择合适的模式来适应接着的试验条件
·促动电流：这个模式用来测试一个没有辅助触点的装置, 例如单极断路器。当输出电流被中断的时候，计时器*回停止
·常闭：这个模式用来测试有常闭触点的装置。在触点打开， 输出电压逐步变大的时候, 计时器停止
·输出连接线路：为容许在实验中直接连接各种类型的抽出式断路器，CB-360- DC被装备了一个刺穿适配器面板和CBS-1和CBS-2刺穿装置。请参考MEGGER断路器的刺穿装置去决定应该使用的哪种内藏的穿刺装置，如果内藏的穿刺装置都不能测试所有的断路器，那么请参考CBS-3可选择穿刺装置表
·过载保护：这个测试装置提供了断路器，过载续电器和保险丝来保护它远离极端或者延长超载。此外，在输出部分又用强迫通风来冷却并且装置了一个如果整流器反常加热*会启动的空气温度敏感互锁开关

·外观设置：安全并且移动方便。本测试仪器被分为上下两件的粗糙的外壳所围着，并且其每个部件都设计为低重心，大轮脚和大链钩来便于搬运和移动

·输入
电压：460 V ± 5%
其他的电压和频率，请联系销售的技术部门
电流：100 A
频率：60 Hz
·输出
从测试仪器中输出的电流是可调的，可以从0慢慢变为最大值。

·电表电路
电表系统被直流安培表校准达到满刻度的±5%，此时有三相电压输入到测试仪器中。电表被装备非反射的玻璃,镜面标度, 细小指针使它能在一个很短的周期内测出电流
刻度：5/10/25
量程（用开关来选择）：0 到500/1000/2500/5000/10,000/25,000/50,000 A dc
·数字计时器
显示：6个数字显示有0.38in（9.55mm）长
量程（用开关来选择）：0 to 99.9999 s
0 to 9999.99 s
0 to 99999.9 cycles
精确度：秒模式：±最小有意义的数字（0.0001或0.01取决于量程的选择）或者±0.0025%作为读数

周期模式：±0.5周期
·尺寸
控制部分：45 H x 53 W x 30 D in.(114 H x 135 W x 76 D cm)
输出部分：45 H x 54 W x 30 D in.(114 H x 137 W x 76 D cm)
·重量
控制部分：1460 lb (663 kg)
输出部分: 1585 lb (720 kg)
