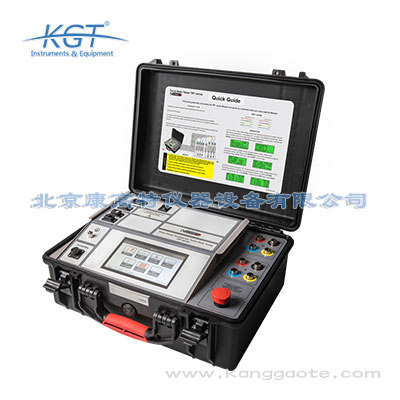

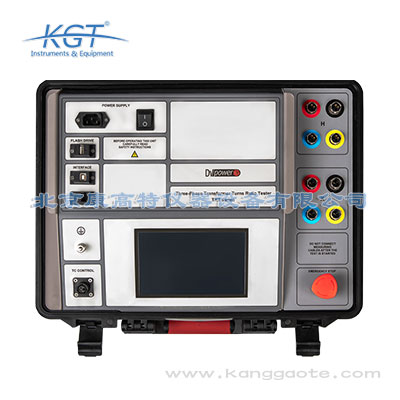

TRT400真三相变压器匝数比测试仪
TRT400是一款真三相全自动测试装置，专为变压器的匝数比，相移和励磁电流测量而设计。
TRT400通过在高压绕组上施加电压，*测量无负载的变压器绕组上的电压，然后利用这些电压的比率来确定变压器匝数比。
- 联系方式：
- 010-68460051
- 15801365891
- 品牌介绍：
- IBEKO POWER AB 公司位于瑞典，专业致力于新一代电力测试设备的研发和制造，所有产品均采用先进的技术和工艺制造。“DV- power”是其商标，该系列产品是由前“Programma”公司的一组工程师与ABB 公司共同研发的。 我司成立于2000年，由一群电力电子技术领域具有丰富的经验工程师组成。总部位于瑞典的斯德哥尔摩。我司注册商标“DVPower”，主要从事新一代工业电力测试和测量设备的开发、生产及销售。
- 了解更多>>
- 产品特点
- 技术参数
- 相关产品
TRT400真三相变压器匝数比测试仪简介：
•TRT400是一款真三相全自动测试装置，专为变压器的匝数比，相移和励磁电流测量而设计。
•TRT400通过在高压绕组上施加电压，*测量无负载的变压器绕组上的电压，然后利用这些电压的比率来确定变压器匝数比。
•TRT400采用先进的技术。 根据IEC 60076-1标准的要求，该测试装置可用于测试任何带有或不带分接头的单相和三相变压器。
•对于三相测量，直接测试装置连接到待测变压器的所有三相。
•TRT400为不同类型的变压器选择特定方案，即将针对每种变压器类型运行特定测试（即，单相，三角形到星形，星形到三角形，三角形到三角形，星形到星形，三角形到锯齿形等），而且无需切换测试连接电缆。
•此外，它可以使用真三相测试电压执行测试，允许测试任何变压器类型。在测试之后，它显示了使用单相和/或真三相测试电压获得的匝数比，相移和励磁电流。
•TRT400可以通过输入变压器的铭牌电压，用于匝数比偏差计算。 此功能可消除操作员手动计算引起的任何错误。
•TRT400还将测试结果与铭牌比率进行比较，并打印出每次测试的误差百分比。
•如有不正确的测试条件，异常操作条件或特殊变压器问题，仪器将会提示操作条件消息或错误消息。
•TRT400具有很强的抵消高压电场静电和电磁干扰的能力，这是通过使用硬件和软件设计解决方案即非常有效的屏蔽来实现的。
TRT400真三相变压器匝数比测试仪特点：
•单相测试电压高达430 V AC
•真三相测试电压高达 3x250√3V AC
•匝比范围为0.8 - 50 000
•更佳匝数比精度为0.03％
•超大7“图形触摸屏显示
•自动矢量组检测
•内置分接开关控制单元
•与三相绕组电阻分析仪和分接开关分析仪TWA系列接线一致，一次接线两种测量。
TRT400真三相变压器匝数比测试仪应用：
•匝比测量
•匝比偏差计算
•励磁电流测量
•相角测量
•自动矢量关系检测
•验证退磁
•磁平衡测试
TRT400连接指南
•三相变压器
•三相自耦变压器
•单相变压器
•单相自耦变压器
•相移变压器
•电流互感器
•TRT400是一款真三相全自动测试装置，专为变压器的匝数比，相移和励磁电流测量而设计。
•TRT400通过在高压绕组上施加电压，*测量无负载的变压器绕组上的电压，然后利用这些电压的比率来确定变压器匝数比。
•TRT400采用先进的技术。 根据IEC 60076-1标准的要求，该测试装置可用于测试任何带有或不带分接头的单相和三相变压器。
•对于三相测量，直接测试装置连接到待测变压器的所有三相。
•TRT400为不同类型的变压器选择特定方案，即将针对每种变压器类型运行特定测试（即，单相，三角形到星形，星形到三角形，三角形到三角形，星形到星形，三角形到锯齿形等），而且无需切换测试连接电缆。
•此外，它可以使用真三相测试电压执行测试，允许测试任何变压器类型。在测试之后，它显示了使用单相和/或真三相测试电压获得的匝数比，相移和励磁电流。
•TRT400可以通过输入变压器的铭牌电压，用于匝数比偏差计算。 此功能可消除操作员手动计算引起的任何错误。
•TRT400还将测试结果与铭牌比率进行比较，并打印出每次测试的误差百分比。
•如有不正确的测试条件，异常操作条件或特殊变压器问题，仪器将会提示操作条件消息或错误消息。
•TRT400具有很强的抵消高压电场静电和电磁干扰的能力，这是通过使用硬件和软件设计解决方案即非常有效的屏蔽来实现的。
TRT400真三相变压器匝数比测试仪特点：
•单相测试电压高达430 V AC
•真三相测试电压高达 3x250√3V AC
•匝比范围为0.8 - 50 000
•更佳匝数比精度为0.03％
•超大7“图形触摸屏显示
•自动矢量组检测
•内置分接开关控制单元
•与三相绕组电阻分析仪和分接开关分析仪TWA系列接线一致，一次接线两种测量。
TRT400真三相变压器匝数比测试仪应用：
•匝比测量
•匝比偏差计算
•励磁电流测量
•相角测量
•自动矢量关系检测
•验证退磁
•磁平衡测试
TRT400连接指南
•三相变压器
•三相自耦变压器
•单相变压器
•单相自耦变压器
•相移变压器
•电流互感器
| 主电源 | |||||||||||
| 符合 | IEC/EN60320-1; UL498, CSA 22.2 | ||||||||||
| 主电源: | 90 – 264 V AC, 50/60 Hz | ||||||||||
| 功率: | 250 VA | ||||||||||
| 保险丝: | 2 A / 250 V, type F | ||||||||||
| 测试电压 | 1, 8, 10, 40, 80, 100, 170, 250, 430 V AC | ||||||||||
| 测量内容 | |||||||||||
| 匝比测量范围: | 0.8 – 50 000 | ||||||||||
| 匝比测量分辨率: | 5 位小数 | ||||||||||
| 典型匝比测量精度： |
|
||||||||||
| 励磁电流测量范围: | 0 – 2 A | ||||||||||
| 励磁电流测量分辨率: |
0,0000 – 9,9999 mA 0,1 μA 10,000 – 99,999 mA 1 μA 100,00 – 999,99 mA 10 μA 1,0000 – 2,0000 A 100 μA |
||||||||||
| 励磁电流测量的典型精度: | ±(0,25% rdg + 500 μA) | ||||||||||
| 相角测量范围: | 0 – 360º | ||||||||||
| 相角测量分辨率: | 0.01º | ||||||||||
| 相角测量典型精度: | ±0.05º | ||||||||||
| 显示 | 7” 寸全彩触摸屏 | ||||||||||
| 接口 |
以太网 USB |
||||||||||
| 内置存储 | SD卡8 GB | ||||||||||
| 环境要求 | |||||||||||
| 工作温度: | -10 ºC – +55 ºC / 14 ºF – +131 ºF | ||||||||||
| 存储运输温度: | -40 ºC – +70ºC / -40 ºF – +158 ºF | ||||||||||
| 湿度: | 5% – 95% 无冷凝 | ||||||||||
| 尺寸重量 | |||||||||||
| 尺寸(W x H x D): | 478 x 194 x 390 mm / 18.82 x 7.64 x 15.35 in | ||||||||||
| 重量: | 9 kg / 19.8 lbs | ||||||||||
| 打印机（选配） |
内置热敏打印机 纸宽112毫米/4.4英寸 打印机工作温度: 0ºC – +50 ºC / 32ºF – +122 ºF 在此范围内保证打印机密度：5ºC - +40ºC/41ºF - +104ºF相对湿度20-85％，无冷凝 |
||||||||||
