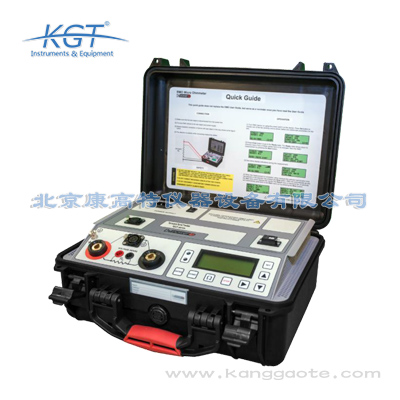

GGT500接地网测试仪
GGT500地网测试仪是为变电站地网检测而专门设计的新测试设备。在测量过程中，仪器在60秒或更长时间内产生300A电流。在测试过程中，电流和电压同时测量和显示。
- 联系方式：
- 010-68460051
- 15801365891
- 品牌介绍：
- IBEKO POWER AB 公司位于瑞典，专业致力于新一代电力测试设备的研发和制造，所有产品均采用先进的技术和工艺制造。“DV- power”是其商标，该系列产品是由前“Programma”公司的一组工程师与ABB 公司共同研发的。 我司成立于2000年，由一群电力电子技术领域具有丰富的经验工程师组成。总部位于瑞典的斯德哥尔摩。我司注册商标“DVPower”，主要从事新一代工业电力测试和测量设备的开发、生产及销售。
- 了解更多>>
- 产品特点
- 技术参数
- 相关产品
GGT500接地网测试仪简介：
•GGT500地网测试仪是为变电站地网检测而专门设计的新测试设备。在测量过程中，仪器在60秒或更长时间内产生300A电流。在测试过程中，电流和电压同时测量和显示。
•试验采用单套电流电缆进行。一根电缆连接到变电站参考接地点，另一根电缆连接到变电站测试接地点。用附加电流钳测试，电流流经安装的接地钳。根据电流钳测量的电流值，可以确定变电站下接地电网的状态。
•GGT500也可以作为电阻测量的标准微欧姆表。作为一种测试低阻值的微欧姆计，它可以提供高达500A的高测试电流。
•GGT500通过自动调节的测试坡道产生真正的直流无波纹电流。在试验过程中，GGT500斜坡在测量前电流增大，测量后电流减小测量。这显著地消除了磁性瞬变。
•GGT500仪器可以在内部存储多达500个测量值。所有的测量都有时间和日期戳。使用DV-Win软件，可以在PC机上启动和控制测试，测试结果可以存储和显示在PC上。
•GGT500和PC之间的通信是通过USB(作为标准)或RS232电缆(作为一个选项)。DV-Win支持将结果排列为Excel电子表格，稍后可以将其显示为图表并打印为报告。
GGT500接地网测试仪特点：
•300A测试电流的接地网测试仪
•测试电流可达500A直流的微型欧姆表
•5种*立测试模式:地网/单一/ 连续 / 双接地 / DTR
•重量轻–9.9kg
•测量范围 0–999,9 mΩ
•分辨率 0,1μΩ
•典型准确度± (0,1 % rdg + 0,1 % FS)
•远程控制能力
•测试双接地(BSG)断路器
GGT500接地网测试仪支持五种*立的测试模式:
•接地网模式
•单一模式
•连续模式
•BSG模式(双接地)
•DTR（死槽电阻）测试模式
接地网测试
•此测试使用预定义的测试参数—测试电流和测试持续时间来执行。默认情况下，测试电流被设置为300 A，持续时间为60秒。在这段时间内，电流钳用于检查流过接地的电流。
•测量两种电流—连接钳上的电流和连接钳下的电流。
单一测试
•GGT500仪器产生一个过滤(真正的无波纹)直流电流，并输出它在一个自动调节电流斜坡。通过使电流上下倾斜，实际上消除了磁瞬变现象。
BSG测试
•与单侧接地方式相比，两侧接地断路器为检测人员提供了更高的安全性。
•这种测试模式是为双方接地测试而设计的。该仪器提供了一种特殊的电流钳测量仪，用于测量通过接地的电流。测试设置非常简单(与单个测试相同)，所有计算都由设备内部算法自动完成。
DTR测试
•绝缘断路器上电流互感器(CT)的存在，可能会在接触电阻测量过程中由于CT磁化过程而产生误差。因此，有必要在测量前使CT饱和。
•DTR测试菜单是为死槽断路器电阻测量而设计的。所有检测CT饱和状态的计算均采用内部算法。因此，在这种模式下设置测量参数和测试的过程非常简单，与动液舱断路器测试(单/ CONTIN测试模式)相差不大。
GGT500接地网测试仪应用程序：
典型的应用是测量无感测试对象的电阻:
•变电站地面电网状况
•高、中、低压断路器(活罐、死罐)
•高、中、低压隔离开关
•气体隔离开关设备(GIS)
•大电流母线接头
•电缆拼接
•焊接接头
•融合
•GGT500地网测试仪是为变电站地网检测而专门设计的新测试设备。在测量过程中，仪器在60秒或更长时间内产生300A电流。在测试过程中，电流和电压同时测量和显示。
•试验采用单套电流电缆进行。一根电缆连接到变电站参考接地点，另一根电缆连接到变电站测试接地点。用附加电流钳测试，电流流经安装的接地钳。根据电流钳测量的电流值，可以确定变电站下接地电网的状态。
•GGT500也可以作为电阻测量的标准微欧姆表。作为一种测试低阻值的微欧姆计，它可以提供高达500A的高测试电流。
•GGT500通过自动调节的测试坡道产生真正的直流无波纹电流。在试验过程中，GGT500斜坡在测量前电流增大，测量后电流减小测量。这显著地消除了磁性瞬变。
•GGT500仪器可以在内部存储多达500个测量值。所有的测量都有时间和日期戳。使用DV-Win软件，可以在PC机上启动和控制测试，测试结果可以存储和显示在PC上。
•GGT500和PC之间的通信是通过USB(作为标准)或RS232电缆(作为一个选项)。DV-Win支持将结果排列为Excel电子表格，稍后可以将其显示为图表并打印为报告。
GGT500接地网测试仪特点：
•300A测试电流的接地网测试仪
•测试电流可达500A直流的微型欧姆表
•5种*立测试模式:地网/单一/ 连续 / 双接地 / DTR
•重量轻–9.9kg
•测量范围 0–999,9 mΩ
•分辨率 0,1μΩ
•典型准确度± (0,1 % rdg + 0,1 % FS)
•远程控制能力
•测试双接地(BSG)断路器
GGT500接地网测试仪支持五种*立的测试模式:
•接地网模式
•单一模式
•连续模式
•BSG模式(双接地)
•DTR（死槽电阻）测试模式
接地网测试
•此测试使用预定义的测试参数—测试电流和测试持续时间来执行。默认情况下，测试电流被设置为300 A，持续时间为60秒。在这段时间内，电流钳用于检查流过接地的电流。
•测量两种电流—连接钳上的电流和连接钳下的电流。
单一测试
•GGT500仪器产生一个过滤(真正的无波纹)直流电流，并输出它在一个自动调节电流斜坡。通过使电流上下倾斜，实际上消除了磁瞬变现象。
BSG测试
•与单侧接地方式相比，两侧接地断路器为检测人员提供了更高的安全性。
•这种测试模式是为双方接地测试而设计的。该仪器提供了一种特殊的电流钳测量仪，用于测量通过接地的电流。测试设置非常简单(与单个测试相同)，所有计算都由设备内部算法自动完成。
DTR测试
•绝缘断路器上电流互感器(CT)的存在，可能会在接触电阻测量过程中由于CT磁化过程而产生误差。因此，有必要在测量前使CT饱和。
•DTR测试菜单是为死槽断路器电阻测量而设计的。所有检测CT饱和状态的计算均采用内部算法。因此，在这种模式下设置测量参数和测试的过程非常简单，与动液舱断路器测试(单/ CONTIN测试模式)相差不大。
GGT500接地网测试仪应用程序：
典型的应用是测量无感测试对象的电阻:
•变电站地面电网状况
•高、中、低压断路器(活罐、死罐)
•高、中、低压隔离开关
•气体隔离开关设备(GIS)
•大电流母线接头
•电缆拼接
•焊接接头
•融合
| 电源供电 | |
| 按照IEC/EN60320-1进行连接;C320 |
|
| 电源供应 | 90v - 264v交流 |
| 频率 | 50 / 60hz |
| 功耗 |
3970 VA @ 230 V AC 3920 VA @ 115 V AC |
| 保险丝 | 类型 F 20A/250V |
| 输出数据 | |
| 地面网格测试模式测试电流范围和负载间隔 |
100 A 5 min 200 A 150 s 300 A 60 s |
| 微欧姆表模式测试电流范围和负载间隔 |
100 A 5 min 200 A 150 s 300 A 90 s 400 A 50 s 500 A 30 s |
| 更大电流时的满载电压 |
5,95 V @230 V 5,10 V @115 V |
| 测量 | |
| 电阻范围 | 0 – 999,9 mΩ |
| 分辨率 |
0,1 µΩ – 999,9 µ 0,1 µΩ 1,000 mΩ – 9,999 mΩ 1 µΩ 10,00 mΩ – 99,99 mΩ 10 µΩ 100,0 mΩ – 999,9 mΩ 0,1 mΩ |
| 典型准确性 | ± (0,1 % rdg + 0,1 % FS) |
|
|
|
| 显示 | 液晶屏20字4行，背光液晶显示屏，在明亮的阳光下可见 |
| 接口 | USB，可选: RS232，可选:蓝牙 |
| 测试结果储存 | 500 次测量 |
| 尺寸 | 405 x 165 x 330 mm |
| 重量 | 9.9 kg |
| 防护等级 | IP67 |
| 工作温度 | 20 ºC - +55 ºC |
| 储存与运输 | -40 ºC - +70 ºC |
| 湿度 | 5 % - 95 % 相对湿度 |
| 安装/过电压 | 二类 |
| 污染 | 2度 |
| 安全性 | LVD 1006/95/EC (CE Conform) EN 61010-1 |
| EMC |
指令 1004/108/EC (CE Conform) 标准 EN 61326-1:1006 |
