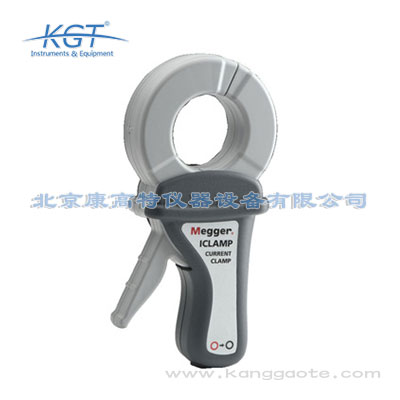

ICLAMP 1000A交流电流钳表
ICLAMP可以与专用接地测试仪DET3TC、DET4TC和DET4TCR以及多功能测试仪MFT1735一起使用，执行附棒技术（ART）。
ICLAMP也可以组合VCLAMP使用，用于DET4TC、DET4TCR和MFT1735执行无桩测试。
MFT1730和MFT1735的控制开关扭到钳表位置时，ICLAMP可用于测量从1 mA至1000 A的电流。
- 联系方式：
- 010-68460051
- 15801365891
- 品牌介绍：
- Megger有限公司成立于1889年，是专业制造电力测试设备和电力系统测量仪器的公司。Megger是目前世界上电力测试和测量领域最大的制造商，在英国、美国、瑞典、德国设有5个制造工厂，在170多个国家设有销售代理。如今在中国的上海和香港设有办事处。 公司最初以绝缘测试仪而闻名，如今还提供以下领域的测试仪器：变压器测试、断路器测试、继保测试、电缆故障定位、接地测试、低电阻测试、电能质量、电线系统、万用表、钳表等。
- 了解更多>>
- 产品特点
- 技术参数
- 相关产品
ICLAMP 1000A交流电流钳表特点：
•CATIV 600V安全等级的1000A交流电流表
•额定1Ω负载下1mA/1A灵敏度
•钳口可容纳直径52mm的电缆
•输出端过电压保护
•适合泄露电流的测试
ICLAMP是非接触式感应电流表，易于使用，可与以下仪器配合：
•电能质量分析仪
•示波器
•电机测试仪
•带电流表接口的接地电阻测试仪
•附棒技术
•无桩测试
•数据记录器
•数字万用表
ICLAMP 1000A交流电流钳表用途
•ICLAMP用于夹住一个单相设备并测试其通过的电流。注意，测试时不要将中性点包含在夹钳中，因为相反方向的电流产生磁场的会相互抵消。在测试多相电流的时候应该讲每相的夹钳保持尽可能远的距离，从而保证测试质量。
•量程为1 A的电流表可直接与ICLAMP连接，1000 A的电流会在电流表中产生1 A的读数。
•1 A的一次侧电流会在ICLAMP输出端产生1 mV的电压，加载1 Ω的额定负载上。所以如果使用万用表，需要使用mV的量程。Megger的DET3TC、DET4TC和DET4TR等仪器需要确保输入电阻和测试电路满足1 mV – 1 V的量程和20 A的输入电流限制。
•如果使用的是有效值万用表，电压读数会由于ICLAMP的精度和波峰因数的关系也是有效值。
•CATIV 600V安全等级的1000A交流电流表
•额定1Ω负载下1mA/1A灵敏度
•钳口可容纳直径52mm的电缆
•输出端过电压保护
•适合泄露电流的测试
ICLAMP是非接触式感应电流表，易于使用，可与以下仪器配合：
•电能质量分析仪
•示波器
•电机测试仪
•带电流表接口的接地电阻测试仪
•附棒技术
•无桩测试
•数据记录器
•数字万用表
ICLAMP 1000A交流电流钳表用途
•ICLAMP用于夹住一个单相设备并测试其通过的电流。注意，测试时不要将中性点包含在夹钳中，因为相反方向的电流产生磁场的会相互抵消。在测试多相电流的时候应该讲每相的夹钳保持尽可能远的距离，从而保证测试质量。
•量程为1 A的电流表可直接与ICLAMP连接，1000 A的电流会在电流表中产生1 A的读数。
•1 A的一次侧电流会在ICLAMP输出端产生1 mV的电压，加载1 Ω的额定负载上。所以如果使用万用表，需要使用mV的量程。Megger的DET3TC、DET4TC和DET4TR等仪器需要确保输入电阻和测试电路满足1 mV – 1 V的量程和20 A的输入电流限制。
•如果使用的是有效值万用表，电压读数会由于ICLAMP的精度和波峰因数的关系也是有效值。
| 规格 | ||
| 电流变比 | 1000:1 | |
| 灵敏度 | 1 mA/A | |
| 输出信号幅值和相位精度 | ||
| 一次侧电流 | 输出信号精度 | 输出信号相移 |
| 1 mA – 100 mA | ≤1% + 5 µA | 未标明 |
| 0.1 A – 1 A | ≤0.7° | |
| 1 A – 10 A | ||
| 10 A – 100 A | ≤0.5% | |
| 100 A – 1000 A | ≤0.3% | |
| *除非特别标注，默认的环境为：22±3℃，50%相对湿度，工频 正弦波，无直流分量，中心导体，外部磁场 | ||
| 连续电流 |
1000 A at ≤ 500 Hz 100 A at >500 Hz |
| 频率范围 | 15 Hz – 10 kHz |
| 波峰因数 | 2000 A峰值以内≥6 （300 A有效值） |
| 波峰因数所引起的误差 | 1CF≤4时≤1% |
| 额定负载阻抗 | ≤1 Ω（负载电阻） |
| 输出电压 | ≤ 28V峰值（电子限制器） |
| 频率影响因素 | 30 Hz – 5 kHz ≤ 0.25% |
| 弧口内导体的位置所引起的误差 | ≤ 幅值的0.3% |
| 5 Ω以内负载影响因素 |
900 A以内满足规格标示精度超过900A ≤幅值的0.25% 相位差≤0.1° |
| DC漂移误差 | 20 A直流电流以内≤2% |
| 工作电压 | ≤ 600 V 有效值 |
| 环境 | |
| 运行温度和湿度 |
-20 °C 到 +50 °C, <85% RH -4 F 到 +122 F, <85% RH （夹口有污物或冰雪除外） |
| 存储温度和湿度 |
-40 °C 到 +70 °C, <85% RH -40 F 到 +158 F, <85% RH |
| 温度影响 |
≤ 幅值的0.1% 相位与规格参数表述相同 |
| 湿度影响 | 与规格参数表述相同 （夹口有污物或冰雪除外） |
| 导体直径 | 52mm |
| 其他参数 | |
| 外壳保护 | 夹口闭合时IP40 |
| 海拔 | 2000m |
| 输出端口 | 4 mm shrouded sockets |
| 电气安全 | IEC 61010-1:2010 + IEC 61010-2- 030:2010 + IEC61010-2-032:2002 |
| EMC | IEC61326-1 |
| 安全性 | CAT IV 600 V 污染等级 2 |
| 重量 | 700g |
| 尺寸 | 45 mm x 110 mm x 218 mm |
